Hoe precisiesecties structurele integriteit behouden bij metallografische analyses
Nauwkeurigheid versus precisie: waarom het onderscheid belangrijk is bij het snijden
Bij de metallurgische monstervoorbereiding worden nauwkeurigheid en precisie vaak gebruikt alsof ze hetzelfde betekenen, maar toch beschrijven ze twee verschillende kwaliteiten van een snede. Nauwkeurigheid verwijst naar hoe nauw een sectie overeenkomt met het beoogde interessevlak ten opzichte van een referentiekenmerk, zoals een lasmiddellijn of een coatinggrens. Precisie verwijst naar hoe herhaalbaar dat resultaat is voor tientallen of honderden specimens die in dezelfde opstelling zijn verwerkt. Een laboratorium kan nauwkeurig zijn zonder accuraat te zijn, en elke keer consequent onder de verkeerde hoek snijden, en het kan nauwkeurig zijn op een enkel monster, terwijl het de herhaalbaarheid mist die nodig is voor statistische procescontrole.
Dit onderscheid wordt van cruciaal belang op het moment dat een snede wordt gebruikt om de materiële prestaties te beoordelen. Een sectie die zelfs maar een fractie van een millimeter van het beoogde vlak afwijkt, kan een verkeerde voorstelling geven van de korrelstructuur, insluitdichtheid of metingen van de kastdiepte. Laboratoria die nauwkeurigheid en precisie als één gecombineerd doel beschouwen, bouwen hun snijworkflow doorgaans op rond opspanning, messelectie en invoercontrole, in plaats van alleen rond de snijbeweging. In de rest van dit artikel worden de mechanische en procedurele keuzes behandeld die beide kwaliteiten intact houden en tegelijkertijd de microstructuur beschermen tegen kunstmatige schade die tijdens het snijden wordt geïntroduceerd.
Het helpt ook om de twee kwaliteiten te scheiden bij het oplossen van problemen met een mislukte batch. Als de metingen consistent in dezelfde richting afwijken, is het probleem meestal de nauwkeurigheid, vaak terug te voeren op een referentierand die verkeerd is ingesteld of op een opspanning die nooit is geverifieerd aan de hand van de onderdeeltekening. Als de metingen zich op onvoorspelbare wijze van het ene monster naar het andere verspreiden, is het probleem meestal precisie, en dit wijst meestal op mechanische losheid, inconsistente klemdruk of een operator die kleine handmatige aanpassingen maakt tussen de snedes door. Door te diagnosticeren in welke categorie een defect valt voordat u de apparatuurinstellingen wijzigt, bespaart u aanzienlijke tijd, omdat de corrigerende actie voor elke categorie anders is.
Waarom de structurele integriteit tijdens het zagen in het gedrang komt
Elke schurende snede veroorzaakt enige verstoring van het materiaal direct onder het snijvlak. De vraag is niet of verstoring optreedt, maar hoe ver deze zich uitstrekt en of deze het gebied bereikt dat een metallurg daadwerkelijk wil onderzoeken. Drie mechanismen zijn verantwoordelijk voor het grootste deel van de schade die wordt waargenomen bij slecht gecontroleerd snijden: wrijvingsverhitting, mechanische vervorming door snijkracht en door trillingen veroorzaakte microbreuken.
Wrijvingsverwarming verhoogt de lokale temperatuur voldoende om de tempering te veranderen, fasetransformatie in warmtegevoelige legeringen te veroorzaken of een zichtbare brandlijn aan de snijrand te produceren.
Door mechanische vervorming worden oppervlaktekorrels uitgesmeerd, randen afgerond en kan de werkelijke grens tussen een coating en een substraat worden gemaskeerd.
Trillingen van een ongebalanceerd wiel of een losjes vastgeklemd exemplaar veroorzaken klappersporen die later onder de microscoop als valse kenmerken verschijnen.
Omdat deze effecten cumulatief zijn, kunnen kleine inefficiënties zich verergeren. Een wiel dat iets te agressief is voor een bepaalde hardheid, gecombineerd met onvoldoende koelvloeistofstroom, vertraagt niet alleen de zaagsnede; het herschrijft actief de microstructuur die de analist probeert te observeren. Door dit vroeg in de workflow te onderkennen, onderscheidt een sectie die een geldige conclusie ondersteunt zich van een sectie die stilletjes fouten in een rapport introduceert.
De praktische uitdaging is dat schade door snijden niet altijd zichtbaar is zonder verdere voorbereiding. Een onder het oppervlak verborgen brandlijn kan het grove slijpen overleven en verschijnt pas na fijn polijsten, waarbij het monster al een aanzienlijke voorbereidingstijd heeft gekost. Om deze reden behandelen veel laboratoria snijparameters als onderdeel van de kwaliteitscontrole in plaats van als een afzonderlijke stap stroomopwaarts, waarbij de wielslijtage, de toestand van het koelmiddel en de voedingsinstellingen volgens een vast schema worden beoordeeld in plaats van pas nadat stroomafwaarts een defect is ontdekt.
Modern metallografische snijapparatuur is opgebouwd rond vier subsystemen die moeten samenwerken in plaats van afzonderlijk: de aandrijf- en spindelconstructie, het koelmiddeltoevoersysteem, het opspanplatform en het invoercontrolemechanisme. Zwakte in een bepaald subsysteem komt tot uiting in schade in het voltooide gedeelte, zelfs als de andere drie goed presteren.
Subsysteem
Primaire rol
Typische foutmodus indien niet gespecificeerd
Spindel en aandrijving
Behoudt een consistent toerental onder belasting
Snelheidszakking tijdens sneden in hard materiaal, waardoor ongelijkmatige hitte ontstaat
Koelvloeistof levering
Verwijdert hitte en schurend vuil uit de zaagsnede
Gelokaliseerde verbranding, bladbelasting, opnieuw afgezet vuil
Bevestigingsplatform
Houdt het preparaat in een vaste, herhaalbare positie
Regelt de snelheid waarmee het blad in het materiaal beweegt
Overmatige kracht, vervorming van de randen, verglazing van de wielen
Laboratoria die een nieuw snijstation evalueren, richten zich vaak alleen op het spilvermogen, wat een redelijk uitgangspunt is, maar een onvolledig beeld. Een krachtige spindel gecombineerd met een zwak opspanplatform zal eenvoudigweg meer trillingen in het preparaat overbrengen, niet minder. De meest duurzame resultaten komen voort uit het behandelen van de vier subsystemen als een op elkaar afgestemde set in plaats van ze één voor één te upgraden.
Onderhoudsgemak is een andere factor die gemakkelijk over het hoofd wordt gezien bij de initiële uitrustingskeuze, maar die bij jarenlang dagelijks gebruik van belang wordt. Mesbeschermers, koelvloeistoffilters en aandrijfriemen slijten in verschillende snelheden, en apparatuur die is ontworpen met toegankelijke onderhoudspunten vermindert de uitvaltijd die gepaard gaat met routineonderhoud. Laboratoria die meerdere ploegendiensten draaien, merken vaak dat onderhoudsgemak een groter effect heeft op de totale doorvoer dan stapsgewijze winst in maximale snijsnelheid, simpelweg omdat ongeplande stilstand invloed heeft op elk monster in de wachtrij en niet alleen op het monster dat wordt gesneden.
Het bepalende kenmerk van precisie metallografische snijmachines is niet de ruwe snijsnelheid, maar het vermogen om snelheid, voedingssnelheid en koelmiddeltoevoer binnen een smalle, herhaalbare band te houden, ongeacht de materiaalhardheid. Dit is van belang omdat de warmteontwikkeling tijdens het schuren verandert door de interactie tussen wielsnelheid, neerwaartse kracht en contacttijd, en elke afzonderlijke variabele die buiten bereik komt, verschuift de balans naar meer warmte en meer vervorming.
Drie ontwerpkenmerken onderscheiden machines die dit evenwicht bewaren van machines die dat niet doen:
Snelheidsregeling met gesloten lus die veranderingen in de belasting compenseert wanneer het blad hardere of zachtere delen van een composiet of gelaagd monster ontmoet.
Programmeerbare invoerprofielen die de nadering automatisch vertragen nabij de uitgangszijde van een snede, waar uitbraakschade het meest voorkomt.
Overstromings- of doorvoer van koelvloeistof die de snijzone onder de temperatuur houdt waarbij microstructurele veranderingen beginnen.
Voor laboratoria die in dezelfde week werken met een mix van zachte non-ferrolegeringen en gehard gereedschapsstaal, is deze consistentie belangrijker dan de topsnelheid. Een machine die snel snijdt maar alleen goed presteert binnen een smal hardheidsvenster dwingt operators om handmatig te compenseren, wat opnieuw de variabiliteit introduceert die de apparatuur moest elimineren.
De koelmiddelchemie verdient aandacht naast de mechanische kenmerken van de machine zelf. Een koelvloeistof die goed smeert maar langzaam uit de kerf wegvloeit, kan de warmte vasthouden in plaats van afvoeren, terwijl een koelvloeistof die vrij stroomt maar onvoldoende smerende eigenschappen heeft de wrijving aan het wielvlak vergroot. Door de koelvloeistofconcentratie en de persdruk af te stemmen op het gebruikte wieltype, en deze opnieuw te controleren telkens wanneer het wiel wordt vervangen, wordt een leemte gedicht die vaak wordt overgelaten aan een informele gewoonte in plaats van aan een gedocumenteerde instelling.

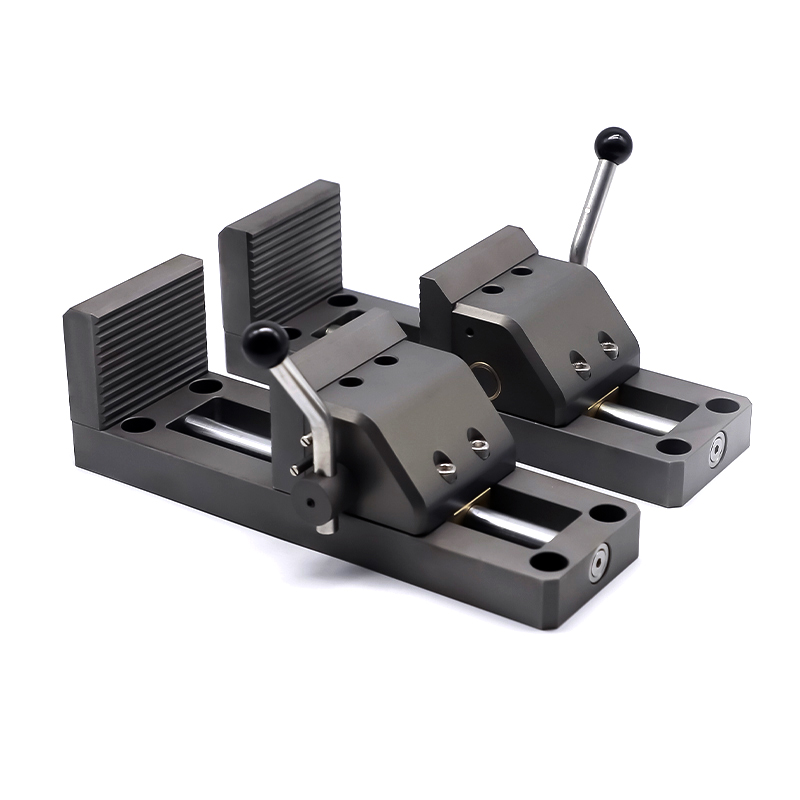

Zelfs een goed gespecificeerde machine presteert ondermaats als de ondersteuning accessoires voor metallografische snijmachines komen niet overeen met de monstergeometrie. Opspanningen zijn verantwoordelijk voor een groot deel van de vermijdbare snijfouten, omdat elke beweging van een onderdeel tijdens het snijden zich direct vertaalt in een onnauwkeurig of niet-herhaalbaar vlak.
Klemmen in bankschroefstijl met een breed bekvlak verdelen de klemkracht over een groter contactoppervlak, waardoor het risico op plaatselijke verbrijzeling op zachtere legeringen wordt verminderd, terwijl onregelmatige of schuine onderdelen nog steeds veilig worden vastgehouden. Hoekbevestigingen en V-blokhouders breiden deze controle uit naar cilindrische of vreemd gevormde exemplaren die anders geïmproviseerd vastklemmen zouden vereisen. Accessoires voor wielselectie, waaronder een reeks opties voor bindingshardheid en schuurkorrels, zorgen ervoor dat een enkele machine kan worden afgestemd op een veel breder scala aan materiaalhardheden zonder de basisuitrusting te veranderen.
Een praktische regel die veel laboratoria volgen, is om de opspanning te behandelen als een beslissing per monster en niet als een eenmalige opstelling. Het beoordelen van de pasvorm van de opspaninrichting vóór elke nieuwe onderdeelgeometrie kost een paar extra minuten, maar vermindert consequent het aantal hersneden veroorzaakt door verschuiving tijdens het opspannen.
Vergelijking van schuurwieltypes op basis van belangrijke prestatieafmetingen
De keuze van de schuurschijven is een van de weinige beslissingen in de snijworkflow die tegelijkertijd invloed hebben op de warmteontwikkeling, de kwaliteit van de snijkant en de kosten. In het onderstaande diagram worden vier algemene wielcategorieën vergeleken over vijf prestatiedimensies op relatieve schaal, gebaseerd op typische laboratoriumervaring in plaats van op specificaties van één enkele leverancier.
Diamantgebonden wielen hebben over het algemeen een voordeel wat betreft slijtvastheid en snijkantkwaliteit, wat past bij geharde legeringen en keramiek waar herhaald opnieuw uitlijnen anders de doorvoer zou vertragen. Aluminiumoxide wielen blijven een praktische keuze voor zachtere staalsoorten en routinematige productiesecties, waarbij kostenefficiëntie belangrijker is dan maximale randscherpte. Siliciumcarbide- en CBN-wielen nemen een tussenpositie in, waarbij elk specifieke materiaalfamilies bevoordeelt boven algemeen gebruik.
De hardheid van de wielbinding heeft een wisselwerking met dezelfde afwegingen als weergegeven in de bovenstaande grafiek. Een hardere binding houdt de slijpkorrels langer vast, wat de levensduur van de schijf verlengt, maar kan leiden tot verglazing als het materiaal dat wordt gesneden te zacht is voor die bindingskwaliteit, omdat botte korrels op hun plaats blijven in plaats van los te laten en nieuwe snijranden bloot te leggen. Door een zachtere verbinding komen de korrels gemakkelijker los, waardoor het snijoppervlak scherp blijft op zachtere materialen, wat ten koste gaat van een sneller wielverbruik. Laboratoria die een kleine inventaris van lijmkwaliteiten bij de hand hebben, in plaats van te standaardiseren op één enkel wiel voor elke taak, zien over het algemeen minder hittegerelateerde defecten bij een gemengde materiaalwerklast.
Snijsnelheid versus door hitte beïnvloede zone: inzicht in de afweging
Het verhogen van de snijsnelheid verkort de verwerkingstijd, maar heeft ook de neiging om de diepte van de door hitte beïnvloede zone te vergroten als de koelmiddelstroom en voedingssnelheid niet ter compensatie worden aangepast. De relatie is niet lineair over het volledige snelheidsbereik; de meeste laboratoria observeren een relatief vlakke respons bij lagere snelheden, gevolgd door een scherpere toename van de door hitte beïnvloede diepte zodra een materiaalspecifieke drempel wordt overschreden.
De praktische conclusie is dat de hoogst beschikbare snelheid zelden de juiste instelling is voor gevoelige legeringen. Laboratoria die deze curve voor hun meest voorkomende materialen in kaart brengen, kunnen een werksnelheid net onder het buigpunt identificeren, waardoor de meeste tijdwinst wordt behaald zonder de door hitte beïnvloede zone in het te onderzoeken gebied te duwen.
Voedingssnelheid en vervorming in alle materiaalhardheidscategorieën
De voedingssnelheid heeft een wisselwerking met de materiaalhardheid op een manier die gemakkelijk te onderschatten is. Dezelfde voedingsinstelling die een zuivere snede op een zacht staalmonster produceert, kan zichtbare oppervlaktevervorming veroorzaken op een zachtere, meer ductiele legering, eenvoudigweg omdat het materiaal meegeeft in plaats van netjes afschuift onder dezelfde kracht.
Zachtere, meer ductiele materialen vereisen over het algemeen een langzamere voeding en een lichtere klemkracht om uitsmeren te voorkomen, terwijl hardere legeringen een snellere voeding tolereren maar meer aandacht vereisen voor de opbouw van warmte. Het aanpassen van de voeding per hardheidscategorie in plaats van het toepassen van één enkele standaardinstelling voor alle monsters is een van de meest kosteneffectieve veranderingen die een laboratorium kan doorvoeren.
Veelvoorkomende snijfouten in één oogopslag
Defect
Waarschijnlijke oorzaak
Typische oplossing
Brandlijnen aan de snijrand
Te hoge snelheid of onvoldoende koelvloeistof
Verlaag de snelheid, controleer de koelvloeistofstroomsnelheid
Hoekafwijking over de sectie
Losse of niet-overeenkomende bevestiging
Schakel over naar een armatuur met bredere kaak of een hoekspecifiek armatuur
Uitgesmeerde of afgeronde randen
Overmatige voedingskracht op ductiel materiaal
Laager feed rate, reduce clamping pressure
Chatter-markeringen
Ongebalanceerd wiel of trillingen
Wiel opnieuw uitlijnen of vervangen, spindellagers controleren
Een herhaalbare workflow, van monsterselectie tot voltooide sectie
Consistentie tussen operators en ploegendiensten komt voort uit het elke keer volgen van dezelfde volgorde, in plaats van te vertrouwen op individueel oordeel bij elke stap. De onderstaande stroom schetst een volgorde die laboratoria gewoonlijk gebruiken om de snijresultaten over een volledige productierun vergelijkbaar te houden.
Door het resultaat van elke snede vast te leggen, inclusief de toestand van het wiel en elke afwijking van het doelvlak, wordt de cirkel gesloten en beschikt het laboratorium over een dataspoor voor het identificeren van langzame afwijkingen in de resultaten voordat de batch een afgewezen batch wordt.
Dit soort bijhouden van gegevens heeft de neiging om als extra overhead te voelen als een run goed verloopt, maar de echte waarde ervan komt maanden later naar voren wanneer een klant of een interne audit vraagt waarom een specifieke batch secties verschilt van een eerdere batch. Het hebben van een gedateerd logboek van wielwissels, het bijvullen van koelvloeistof en aanpassingen aan de toevoer maakt dat onderzoek tot een snelle zoektocht in plaats van een gokoefening, en het onthult vaak de langzame, geleidelijke drift die geen enkele snede op zichzelf zou hebben gemarkeerd.
Een korte checklist vóór elke sectierun
Snelle productieschema's maken het verleidelijk om verificatiestappen over te slaan, maar een korte controle vóór de uitvoering spoort consequent de meeste vermijdbare defecten op voordat materiaal wordt verspild.
Controleer of het wieltype en de korrel overeenkomen met de materiaalhardheid voor de huidige batch.
Controleer de koelvloeistofstroom en -concentratie voordat u aan de eerste ploegendienst begint.
Controleer of het armatuur op het daadwerkelijke onderdeel past, in plaats van aan te nemen dat het overeenkomt met de vorige batch.
Stel de voedingssnelheid in op basis van de materiaalcategorie, niet op basis van een enkele standaardwaarde.
Inspecteer het eerste gedeelte onder een lage vergroting voordat u doorgaat met de volledige run.
Veelgestelde vragen
Vraag 1: Wat is het verschil tussen nauwkeurigheid en precisie bij het snijden?
Nauwkeurigheid beschrijft hoe nauw een snede overeenkomt met het beoogde vlak ten opzichte van een referentieobject, terwijl precisie beschrijft hoe herhaalbaar dat resultaat is voor veel monsters in dezelfde opstelling.
Vraag 2: Waarom beïnvloedt de snijsnelheid de door hitte beïnvloede zone?
Een hogere snelheid verhoogt de mate van wrijvingscontact tussen het wiel en het materiaal, en boven een materiaalspecifieke drempel verhoogt dit de lokale temperatuur voldoende om de microstructuur nabij de snijrand te veranderen.
Vraag 3: Hoe vaak moet het armatuur worden beoordeeld?
De opspanning moet worden gecontroleerd wanneer de geometrie van een onderdeel verandert, omdat een opspanning die voor één vorm werkte, drift of verschuiving op een monster van een ander formaat of onder een andere hoek kan veroorzaken.
Vraag 4: Veroorzaakt een hogere voedingssnelheid altijd meer schade?
Niet altijd. Het effect hangt sterk af van de materiaalhardheid, waarbij zachtere en meer ductiele legeringen vervorming vertonen bij voedingssnelheden die geharde materialen zonder problemen verdragen.
Vraag 5: Wat is de eenvoudigste manier om klappersporen te verminderen?
Het controleren van de wielbalans en de toestand van de spil vóór een rit lost de meeste chatterproblemen op, omdat trillingen meestal van mechanische oorsprong zijn en niet van een koelvloeistof- of voedingsprobleem.
