Bereiding en microstructuuranalyse van metallografische monsters van zinkslak in galvaniserende pot- Trojan (Suzhou) material technology Co., Ltd.

Bereiding en microstructuuranalyse van metallografische monsters van zinkslak in galvaniserende pot

07-04-2025

Galvaniseren verwijst naar een oppervlaktebehandelingstechnologie die een laag zink afzet op het oppervlak van metalen, legeringen of andere materialen om esthetische en anti-reuzeneffecten te bereiken.

De belangrijkste methode is hete galvaniseren. De gegalvaniseerde laag heeft een uitstekende weerstand tegen atmosferische corrosie en kan gemakkelijk bij kamertemperatuur een beschermende film op het oppervlak vormen. Therefore, the largest application of zinc is in the galvanizing industry, which is widely used in automobiles, construction, ships and light industry, etc. Ultra-fine zinc powder can be used as a key raw material for zinc-rich coatings and other high-performance anti-corrosion and environmentally friendly coatings, and is widely applied in large steel structures, ships, containers and other industries. Nu wordt de resterende zinkslak (90% Zn, 7% AL, 2% mg, 0,5% Fe) van galvaniserende potten onderworpen aan metallografische monsterbereiding:

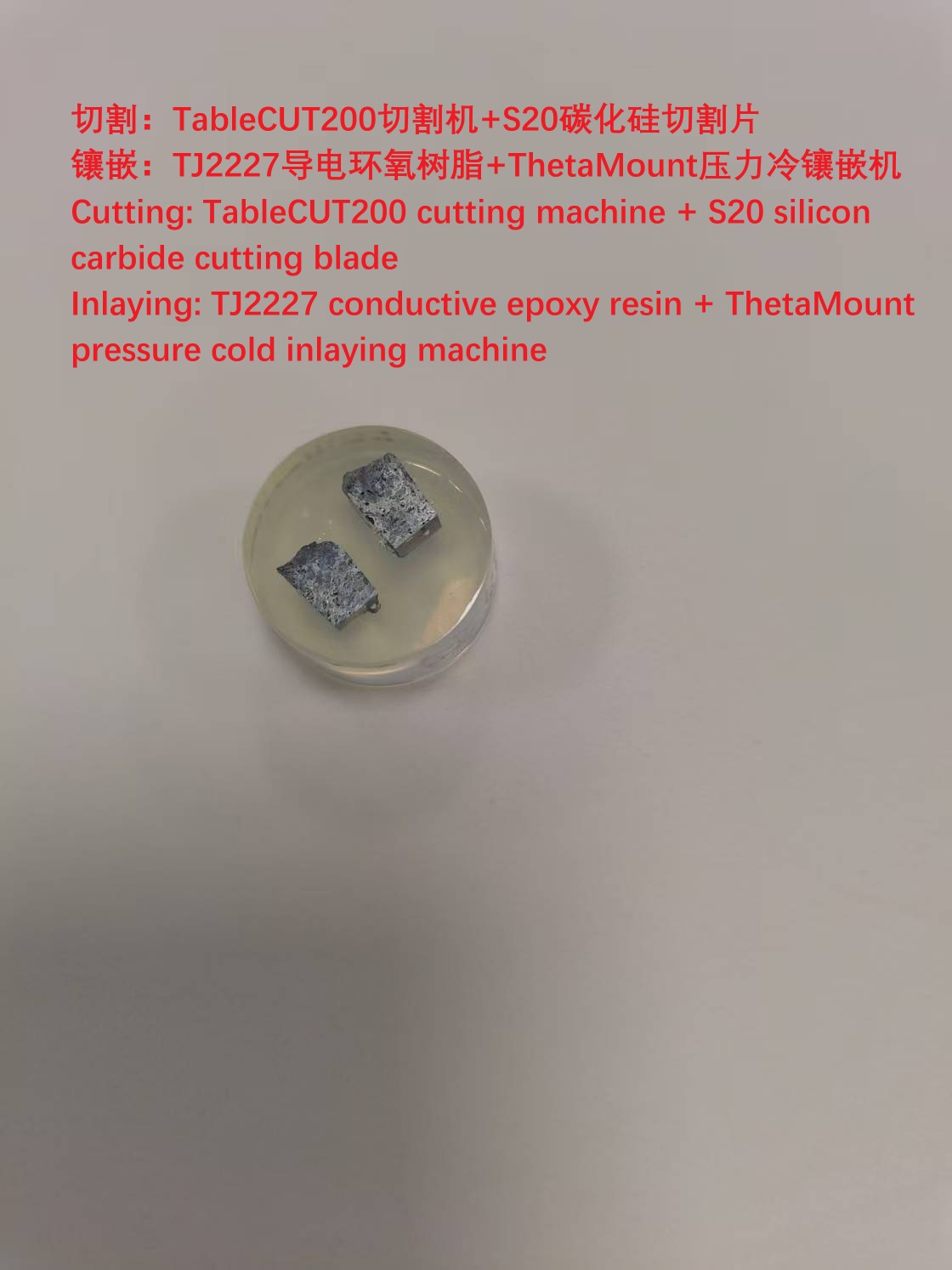

Eerst wordt het gesneden met behulp van een TableCut200 -snijmachine en een S20 -siliciumcarbide snijmes, dan is het ingebed met TJ2227 geleidende epoxyhars en thetamount drukkoude inbedding machine. Vervolgens wordt het verwerkt in de ALPHA610 Automatische slijp- en polijstmachine, als volgt:

1. Planslijpen met siliciumcarbide schuurpapier P800/P1200/P2000

2. Grof polijsten met SC Polishing Doek 3-Micron Diamond Polishing Liquide

3. Eindpolijsten met ET-polijstdoek 1-micron aluminiumoxide polijstvloeistof

Het etsmiddel is een ferrische chloride zoutzuur waterige oplossing (verdund).

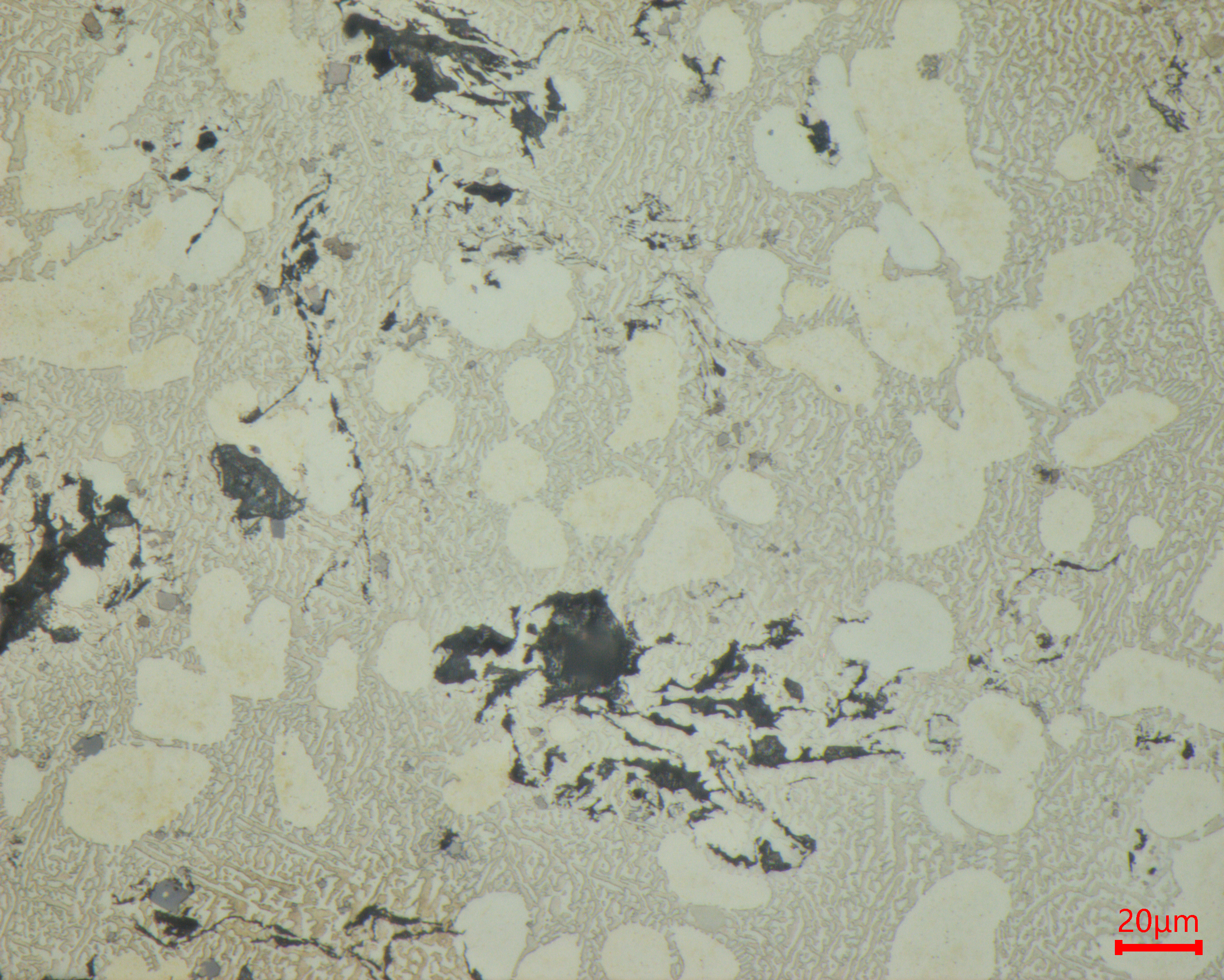

Observatie van de metallografische structuur wordt uitgevoerd met behulp van een MN80 metallografische microscoop. De metallografische structuur is wit groot of klein eilandvormige dendritische Zn (AL) vaste oplossing eutectisch mengsel, grijze kleine blokken zijn alforme verbindingen en er zijn zwarte losse poriën. Dit geeft aan dat de zinkslak niet strak is gebonden als gevolg van ongelijke verwarming.
