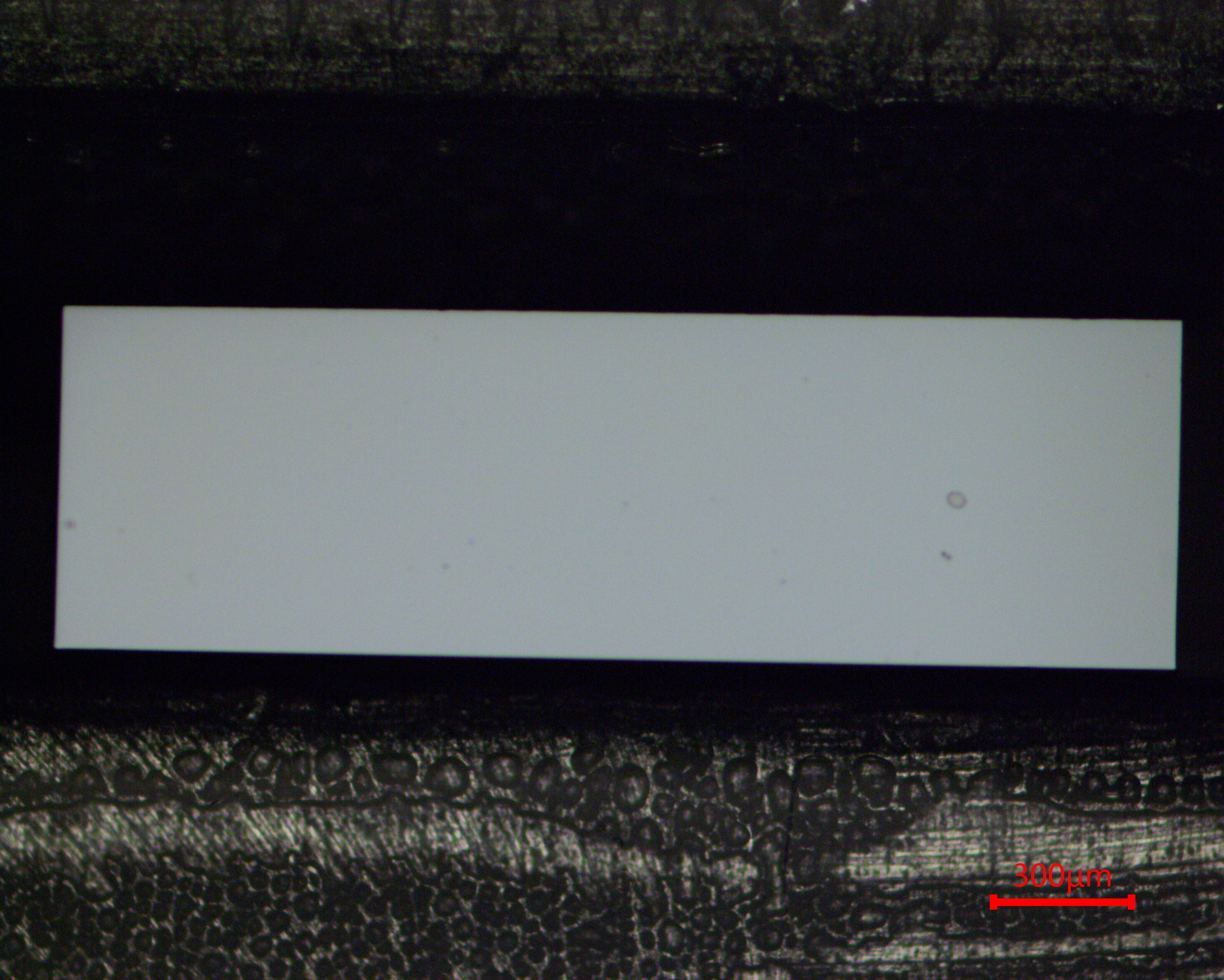

Doelstelling: Slijp en polijst het eindvlak van de spaan tot een spiegelafwerking, waarbij u ervoor zorgt dat het eindvlak loodrecht is en dat de rand niet afbrokkelt.
Belangrijkste uitdagingen: Op silicium gebaseerde chips zijn broos, klein van formaat en moeilijk te fixeren tijdens de monstervoorbereiding.

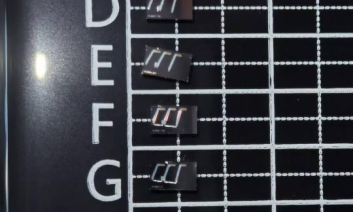

Materiaal: Op silicium gebaseerde chip
Uitrusting en accessoires
Uitrusting: Semipol uiterst nauwkeurige slijp- en polijstmachine

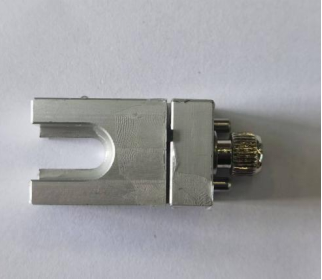

Accessoires: Montagebevestiging uit dunne platen
Verbruiksartikelen
Diamant-lepfilms (15 μm, 9 μm, 3 μm, 0,5 μm)
ZN-ZP polijstdoek
AO-W aluminiumoxide polijstsuspensie

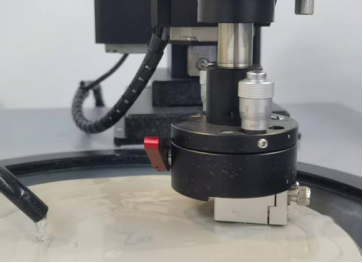

Kenmerken van Semipol-apparatuur
Semipol is een zeer nauwkeurig slijp- en polijstapparaat dat in staat is tot nauwkeurige semi-automatische monstervoorbereiding voor verschillende materialen. Het biedt een maximale slijpcapaciteit van 10 mm, een resolutie van 1 μm en een stabiliteitsnauwkeurigheid van ± 2 μm.
Geschikt voor uiterst nauwkeurig slijpen en polijsten van geïntegreerde schakelingen, halfgeleiderwafels, optische componenten en optische vezels, petrografische monsters, precisiemetalen onderdelen en andere materialen.
Uitgerust met meerdere armaturen voor het slijpen en polijsten van monsters van verschillende vormen en maten.
Voorbereidingsschema
Slijpen met diamant-lepfilms (deeltjesgroottes: 15 μm → 9 μm → 3 μm → 0,5 μm, geleidelijke verfijning).
Polijsten met ZN-ZP polijstdoek AO-W aluminiumoxide polijstsuspensie.
