Als passief kerncomponent in de moderne elektronica-industrie zijn SMD-weerstanden (Surface Mount Device Resistors) de “onzichtbare werkpaarden” met het hoogste gebruik in elektronische apparatuur. Ze hebben een loodvrij ontwerp en worden rechtstreeks op printplaten gemonteerd via Surface Mount Technology (SMT). Ze zijn vervaardigd met een keramisch substraat van aluminiumoxide, gecombineerd met metaal-glasglazuur of vacuümgesputterde weerstandsfilms van legeringen, en worden vervaardigd via precisieprocessen.
Belangrijkste voordelen van dit onderdeel: Compact formaat voor verpakkingen met een hoge dichtheid, weerstand tegen hoge temperaturen en vochtigheid, lage temperatuurcoëfficiënt en nauwkeurigheid tot wel ±0,01%. Ze worden veel gebruikt in consumentenelektronica, 5G-basisstations, auto-elektronica en andere gebieden en voeren stilletjes kritische functies uit, zoals stroombegrenzing en spanningsverdeling.

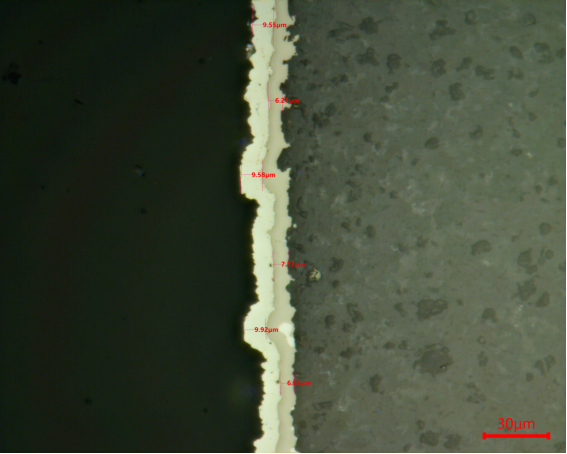

De structurele morfologie en maatspecificaties van de gegalvaniseerde nikkel- en tinlagen aan beide uiteinden bepalen direct de operationele stabiliteit van het onderdeel op lange termijn. Om de microstructuur in dwarsdoorsnede van deze twee lagen duidelijk te onthullen, volgt hier een referentie voor het metallografische voorbereidingsproces van SMD-weerstanden:
1️⃣ Slijp tot aan de rand van de doelpositie met een P400 harsgebonden diamantslijpschijf;
2️⃣ Fijn slijpen tot de doelpositie met een POS-slijpschijf 9μm PD-WT polykristallijne diamant;
3️⃣ Ruw polijsten met SC-JP polijstdoek 3μm PD-WT polijstpasta;
4️⃣ Eindpolijsten met ZN-ZP polijstdoek SO-T439 50 nm polijstoplossing.
#Trojanmetallography #Metallography #ElectronicComponents #SamplePreparation #Trojan
