Siliconen mal cups
Productomschrijving Duurzame, herbruikbare siliconen vormbekers word...
De Han-dynastie markeerde de gouden eeuw van het oude Chinese bronzen spiegelvakmanschap. Spiegels werden voornamelijk gegoten uit een ternaire legering van lood, tin en koper met een klassieke verhouding van ongeveer 14:5:1. Lood verbetert de vloeibaarheid van gesmolten legering, waardoor scherp gedefinieerde decoratieve patronen, stabiele vorming en massaproductie mogelijk worden - een opmerkelijke prestatie van de Han-metallurgische technologie.

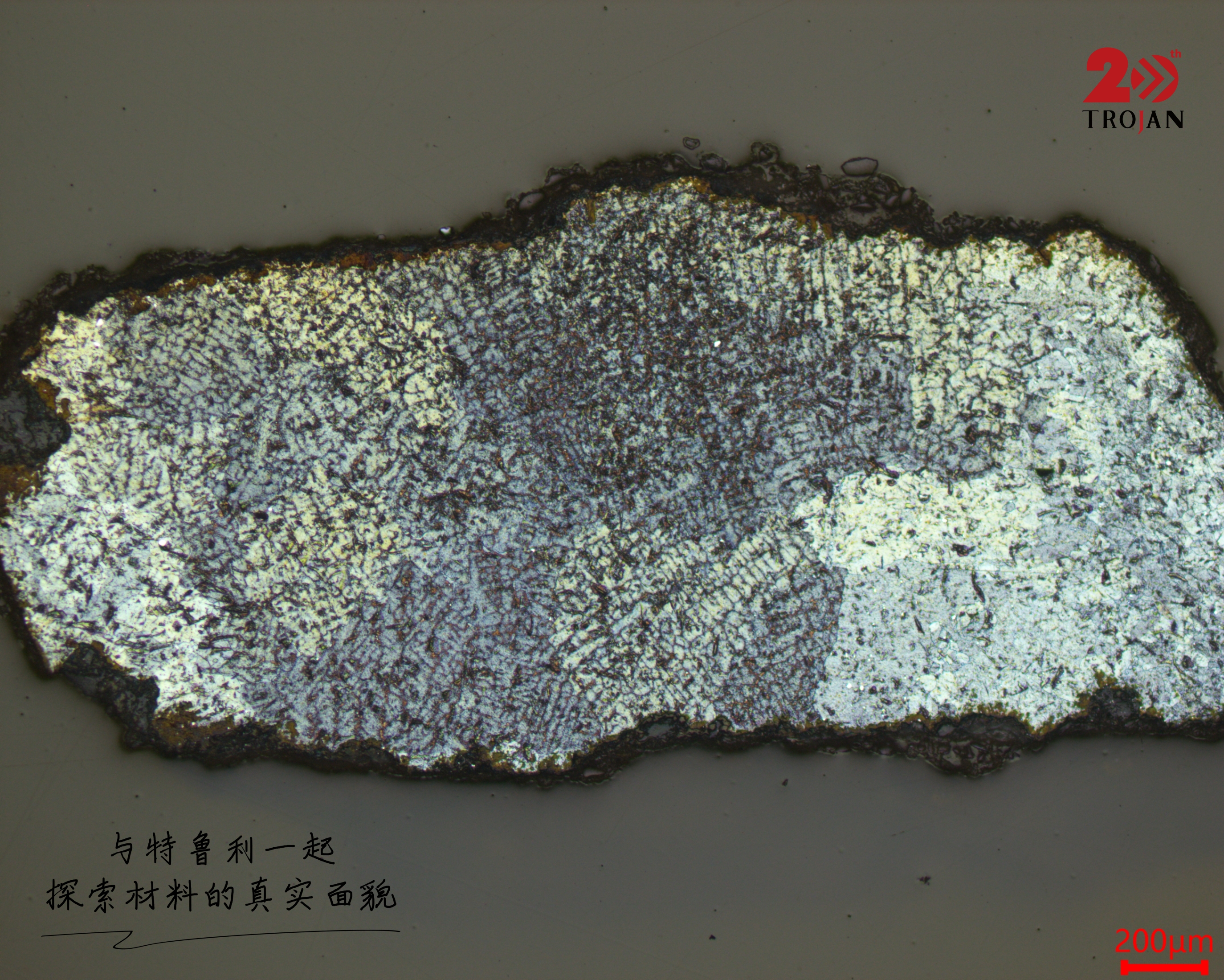

Figuur 1: Eerste overzicht van de monstervoorbereiding van de Han bronzen spiegel.
Metallografische uitdagingen
Na duizenden jaren onder de grond ontwikkelen deze bronzen spiegels porositeit, segregatie en corrosielagen. Deze unieke microstructuren creëren grote uitdagingen voor de metallografische monstervoorbereiding van culturele relikwieën.
Belangrijkste uitdagingen van Han bronzen spiegelmetallografie: Ongelijke hardheid over het monster; leidende fasen die vatbaar zijn voor verlies. Slijpen veroorzaakt gemakkelijk krassen en vervorming van het oppervlak. Losjes gebonden corrosielagen hebben de neiging om tijdens het polijsten los te laten, waardoor valse kenmerken ontstaan die de waarnemingen van de oorspronkelijke gietmicrostructuur vertekenen.

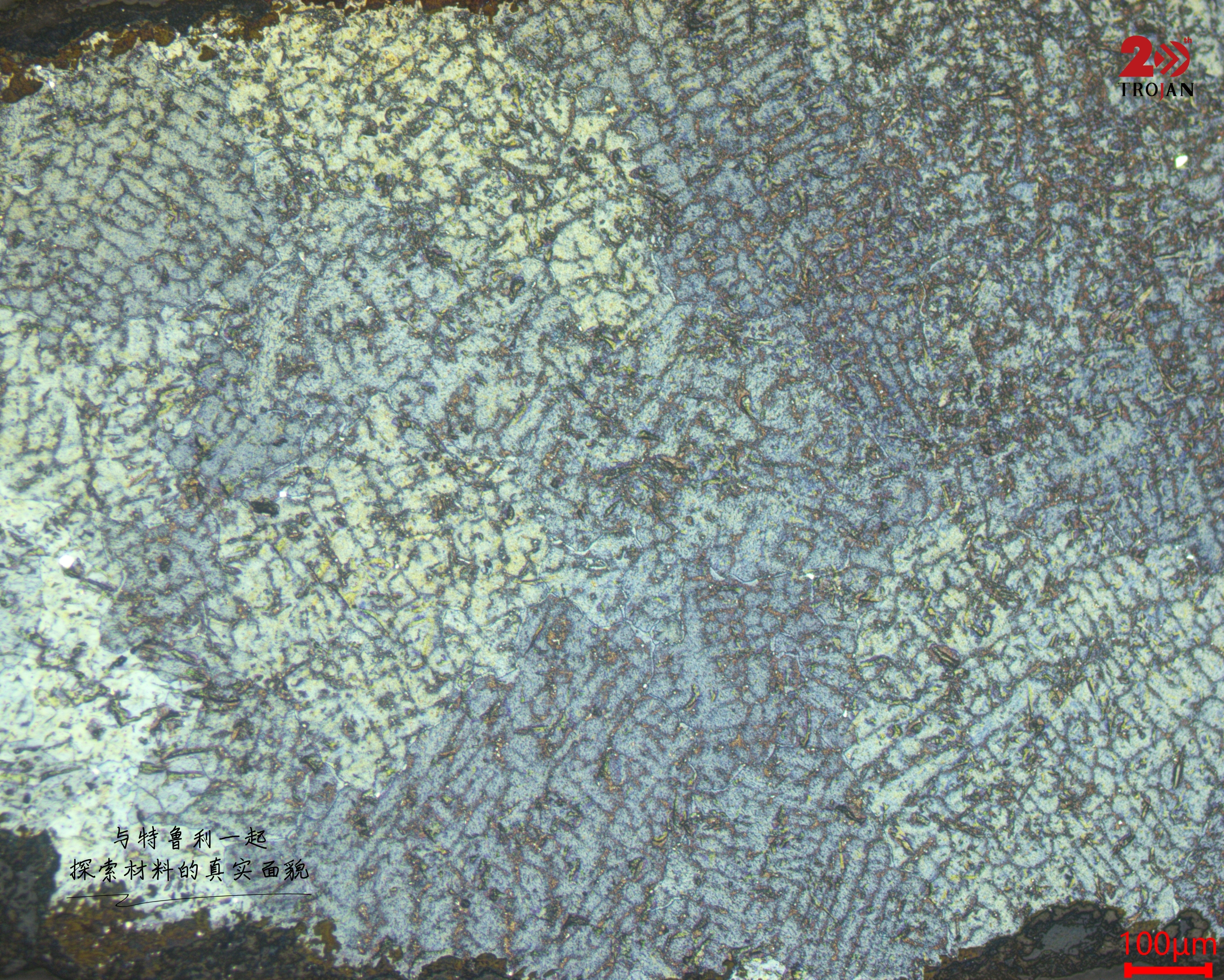

Figuur 2: Gedetailleerd overzicht met porositeit en structurele kenmerken.
Echte workflowoplossingen
Truly heeft een complete workflow ontwikkeld om deze problemen op te lossen:
- Table-CUT200 automatisch precisiesnijden minimaliseert thermische schade
- Sequentieel slijpen met schuurpapier (indien nodig kan paraffine worden aangebracht)
- ThetaVAC-2 vacuümimpregnatie vult onregelmatige poriën om superieure metallografische beeldvorming te bereiken
- Diamantpolijstsuspensie gevolgd door silica-eindpolijsten verwijdert fijne krassen en oppervlaktevervorming
- Ultrasoon reinigen voor poreuze gebieden

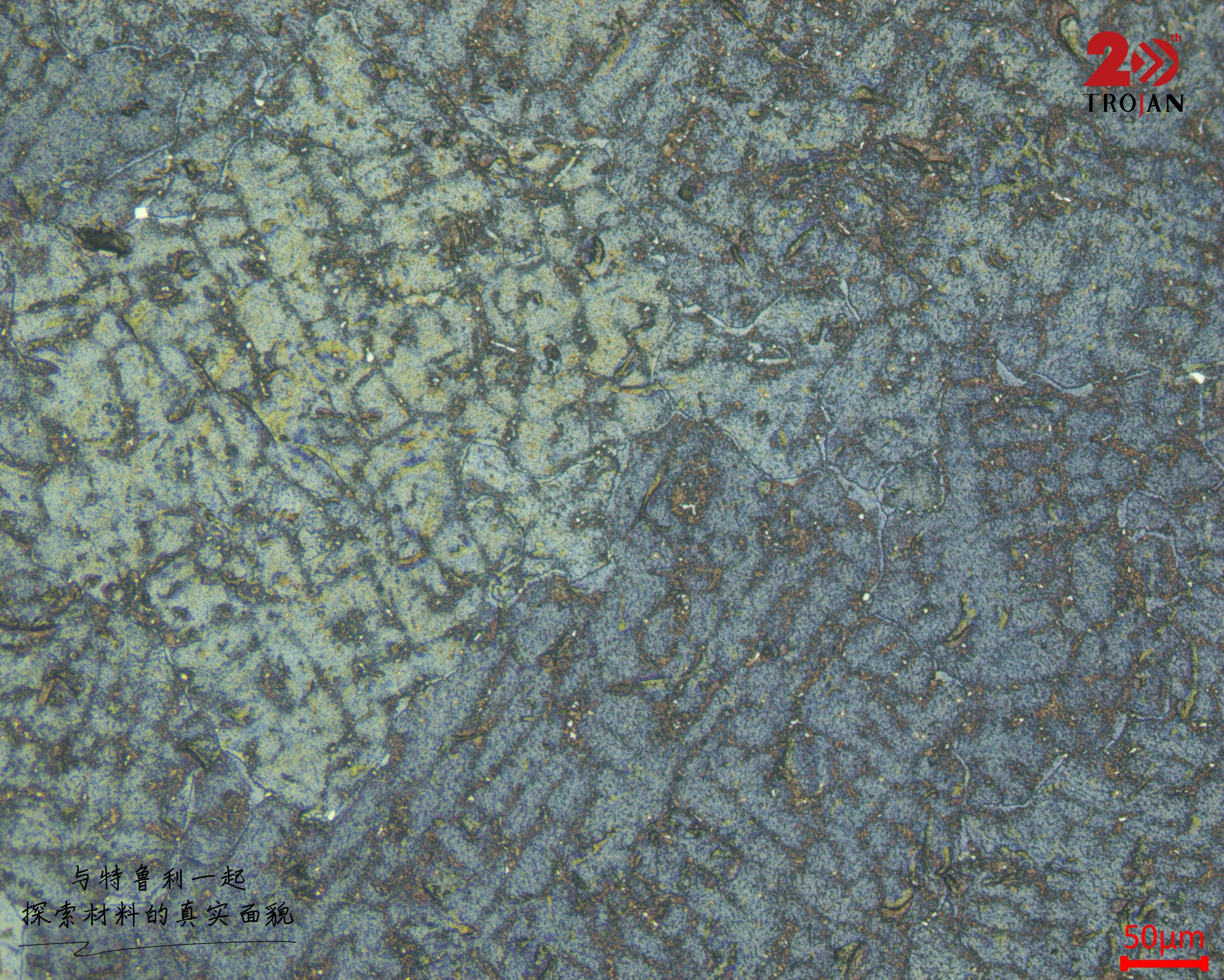

Figuur 3: Microstructuur na implementatie van de gespecialiseerde voorbereidingsworkflow.
Deze workflow behoudt de intacte originele microstructuren, onthult nauwkeurig de giettechnieken van Han-bronzen spiegels en levert betrouwbare gegevens voor onderzoek naar cultureel erfgoed.
Aanbevolen voorbereidingsparameters
- Slijpen: MET-SP P800–2500
- Ruw polijsten: SC 0,05 μm Super
- Eindpolijsten: ZN 0,05μm 439

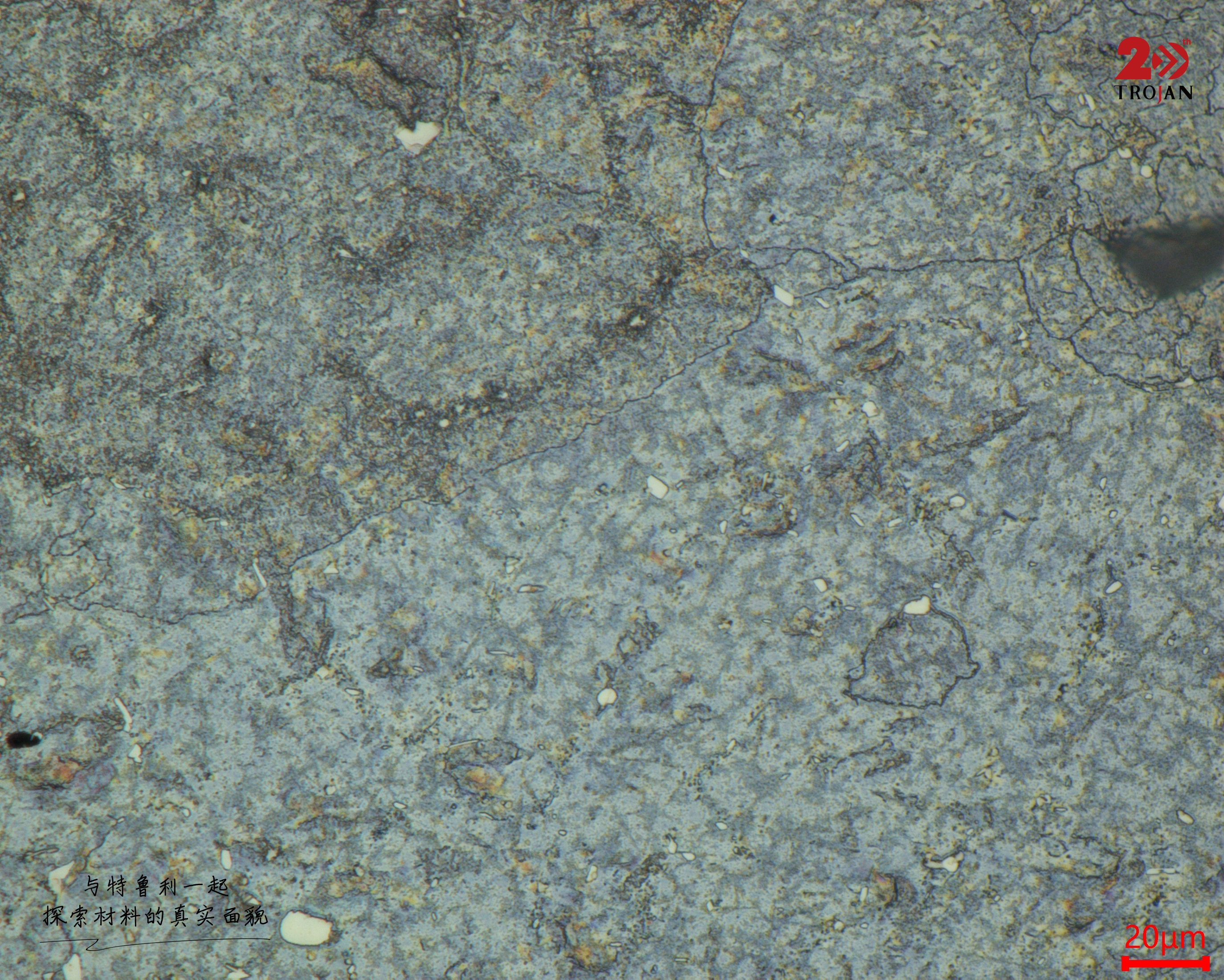

Figuur 4: Eindresultaat met hoge vergroting en bewaarde fasen.
.png?imageView2/2/w/400/format/jpg/q/75 "TJ2000 Theta-vacuümmontagemachine")
.jpg?imageView2/2/w/400/format/jpg/q/75 "PL-W polijstsmeermiddelen")
