Systematisch slijpen en polijsten voor defectvrije metallografische oppervlakken

Het bereiken van een defectvrij, spiegelachtig oppervlak op metalen monsters is niet toevallig; het vereist een zorgvuldig gecontroleerde reeks van bewerkingen slijpen en polijsten stappen. Van vlakslijpen tot eindpolijsten met aluminiumoxide-suspensies, elke fase moet de vervorming van de vorige stap verwijderen zonder nieuwe artefacten te introduceren. Dit artikel presenteert een systematische methodologie, gericht op verbruiksartikelen, apparatuurparameters en praktische probleemoplossing om reproduceerbare, hoogwaardige oppervlakken voor metallografische analyse te gareneren.

Wat definieert een systematische slijp- en polijststroom?

Een systematische aanpak koppelt slijpmethoden tot specifiek polijst methode keuzes, waarbij elke stap gericht is op een gecontroleerde vermindering van de oppervlakteruwheid. De workflow verloopt doorgaans van grof vlak slijpen (met behulp van SiC-papier) via fijn slijpen, vervolgens meerfasig diamantpolijsten en ten slotte eindpolijsten van aluminiumoxide of colloïdaal silica. Zonder een dergelijke discipline blijven ondergrondse schade en plastische vervorming bestaan, waardoor microscopische analyses in gevaar komen.

Belangrijkste principe: Stapsgewijze schadeverwijdering

Elke schuurfase moet de vervormde laag verwijderen die door de vorige is achtergelaten. Voor staallegeringen moet de verwijderde laagdikte 2-3 keer de diepte van de eerdere schade zijn. Typisch vlakslijpen met P120-papier veroorzaakt schade ~25–35 µm diep; daaropvolgende P600-slijping verwijdert ~40 µm, waardoor volledige eliminatie wordt gegarandeerd.

Essentiële verbruiksartikelen voor reproduceerbare oppervlakken

Hoge kwaliteit metallografische verbruiksartikelen heeft een directe invloed op de materiaalverwijderingspercentages en het genereren van defecten. De onderstaande tabel bevat de belangrijkste categorieën en hun functies. Allemaal verbruiksartikelen voor metallografie moet worden afgestemd op de hardheid en ductiliteit van het monster.

Soort verbruiksartikelen	Typische korrel/grootte	Toepassingsfase	Sleutelfunctie
siliciumcarbide schuurpapier	P120 – P4000	Vlak en fijn slijpen	Snelle afvlakking, vervormingscontrole
diamant ophanging	9 µm, 6 µm, 3 µm, 1 µm	Tussentijds polijsten	Hoge afname met lage uittrekelementen
polijstdoek voor metallografie	geweven, vleug, poreus	Diamant / eindpolijsten	Controleert het vasthouden en smeren van spanen
eindpolijsten van aluminiumoxide	0,05 µm – 0,3 µm	Laatste fase	Spiegelafwerking, geen krassen

Aanbeveling: Voor zachte materialen (aluminium, koper) gebruiken siliciumcarbide schuurpapier met smeermiddel om verstopping te voorkomen; voor harde legeringen (gereedschapsstaal), geweven doeken met diamant ophanging zorgen voor een efficiënte planarisatie.

Stapsgewijze maalmethoden: vlak tot fijn

Twee verschillende slijpmethoden worden achtereenvolgens toegepast: vlak slijpen om een vlak oppervlak te verkrijgen, gevolgd door fijnslijpen in meerdere stappen om vervorming te minimaliseren. Voor optimale resultaten zijn gecontroleerde druk (20–30 N per monster) en waterkoeling nodig om thermische schade te voorkomen.

Vlak slijpen – siliciumcarbide schuurpapier korrel P120–P320, roterend met 250–300 tpm, tegen de klok in. Verwijder minimaal 0,2 mm van het snijvlak.
Fijnslijpfase 1 – P600- of P800-papier, verminderde druk (15–20 N), 150 tpm, duur van 2 minuten.
Fijnslijpfase 2 – P1200- of P2500-papier, lichte kracht (10–15 N), 120 tpm, 1,5 min. Zorg ervoor dat de krassen uniform en in één richting zijn.

Na vlakslijpen

Ra ≈ 1,8–2,5 µm
Vervormde laagdiepte ~25 µm

Na fijnslijpen (P1200)

Ra ≈ 0,35–0,50 µm
Restschade < 5 µm

Na P2500 slijpen

Ra ≈ 0,12–0,18 µm
Schadediepte < 1 µm

Polijstmethoden: Overgang naar schadevrije oppervlakken

Een systematisch polijst methode gebruikt steeds fijnere schuurmiddelen in combinatie met de juiste schuurmiddelen polijstdoek voor metallografie . Het doektype bepaalt hoe schurende deeltjes met het oppervlak interageren. Voor diamantpolijstfasen blijven geweven doeken met een lage nop (bijvoorbeeld zijde, polyester) behouden diamant ophanging terwijl de afronding van de randen wordt geminimaliseerd. Bij de laatste fasen worden zachte, poreuze doeken gebruikt eindpolijsten van aluminiumoxide om alle fijne krasjes te verwijderen.

Aanbevolen polijstvolgorde voor algemeen staal

Stap	Schuurmiddel / Suspensie	Doek soort	Kracht (N/monster)	Tijd (min)
1	9 µm diamantsuspensie	geweven (hard)	25–30	4–5
2	3 µm diamantsuspensie	middelmatig dutje	20–25	3–4
3	1 µm diamantsuspensie	zacht geweven	15–20	2–3
4	0,05 µm eindpolijst aluminiumoxide	poreus, chemotextiel	10–15	1,5–2

Voer tussen elke fase een reinigingsstap uit met gedestilleerd water en milde ultrasone agitatie (30 s) om kruisbesmetting van grovere schuurmiddelen te voorkomen.

Optimalisatie van de oppervlakteruwheid door middel van parametercontrole

oppervlakteruwheid (Ra, Rz) is de kritische maatstaf voor een foutloze voorbereiding. Uit branchegegevens van 150 metallografische laboratoria blijkt dat het naleven van de volgende richtlijnen de voorbereidingstijd met 35% verkort, terwijl Ra ≤ 0,02 µm wordt bereikt.

Wielsnelheid: Voor siliciumcarbide schuurpapier , houd 200–300 tpm aan. Hogere snelheden verhogen de hitte en plastische vervorming.
Voorce application: Stapsgewijze reductie (van 30 N naar 10 N per monster) voorkomt diepe krassen tijdens diamant ophanging polijsten.
Smering: Gebruik verlengstukken op waterbasis voor diamantstadia; voor eindpolijsten van aluminiumoxide , vloeistoffen op alcoholbasis verbeteren de bevochtiging van het oppervlak.

"Een systematische verkleining van de schuurmiddelgrootte met een factor 3 (bijvoorbeeld 9 µm → 3 µm → 1 µm) verwijdert eerdere krassen efficiënt. Het overslaan van tussenstappen verdubbelt het risico op resterende grove krassen die zichtbaar zijn na het uiteindelijke etsen."

In een vergelijkende test op middelmatig koolstofstaal leverde een volledige zesstapsmethode (P320 → P600 → P1200 → 9 µm → 3 µm → 1 µm → 0,05 µm aluminiumoxide) een gemiddelde op oppervlakteruwheid Ra van 0,011 µm, zonder krassen bij een vergroting van 500x. Het weglaten van de P1200-trap resulteerde in Ra 0,19 µm en zichtbare uittrekkingen.

Metallografische benodigdheden en apparatuurconfiguratie

Juist metallografische benodigdheden and metallografische benodigdheden zijn niet effectief als ze niet correct zijn geconfigureerd metallurgische polijstapparatuur . Belangrijke parameters om te monitoren:

Vlakheid van de glasplaat – afwijking < 0,02 mm over een straal van 100 mm; maandelijks controleren met een meetklok.
Doseersystemen – geautomatiseerd diamant ophanging pompen zorgen voor consistente smering en schuurmiddelconcentratie.
Voorce modulation – centrale strijdmacht versus individuele strijdmachthoofden; individuele koppen compenseren ongelijkmatige monsterhoogtes, waardoor de randafronding wordt verminderd.

Modern metallurgische polijstapparatuur met variabele snelheid (50-500 rpm) en programmeerbare stapsequenties kunnen laboratoria een foutvrije voorbereiding voor alle operators repliceren. Zorg er altijd voor dat de polijstdoek voor metallografie aan de vorm van het monster: platte monsters presteren goed met geweven kussentjes, terwijl onregelmatige houders doeken met een hoge nop nodig hebben.

Veelvoorkomende defecten en systematische probleemoplossing

Resterende krassen na diamantpolijsten

Oorzaak: Overslaande korrelgroftes of versleten siliciumcarbide schuurpapier . Oplossing: Opnieuw slijpen met P1200-papier gedurende 2 minuten en vervolgens opnieuw beginnen met een diamantsuspensie van 9 µm. Zorg ervoor dat bij elke fase alle voorgaande markeringen worden verwijderd.

Komeetstaarten of uittrekbare delen

Oorzaak: Overmatige druk tijdens eindpolijsten van aluminiumoxide of onvoldoende smering. Oplossing: Verminder de kracht met 30%, verhoog de smeermiddelstroom tot 40–50 ml/min per monster.

Reliëf / randafronding

Oorzaak: Te zacht polijstdoek voor metallografie of langere polijsttijd. Oplossing: Gebruik een doek met weinig dutje voor tussenfasen; beperk het eindpolijsten tot ≤ 2 minuten.

Krasvrije opbrengst
optimaal proces: 97%

Opbrengst met overgeslagen grit
onder 55%

Tijdsbesparing dankzij gestandaardiseerde methode
40% reductie

Datagedreven aanbevelingen voor een foutloze voorbereiding

Uit de samenvoeging van de resultaten van twaalf industriële kwaliteitslaboratoria (2022-2025) blijkt dat een succesvolle voorbereiding de ‘20-20-20-regel’ volgt voor elke schuurfase: 20% reductie van de kopsnelheid na vlakslijpen, 20% krachtreductie stapsgewijs en 20% tijdstoename voor eindpolijsten van aluminiumoxide ten opzichte van diamantstadia. Met behulp van deze regel bedraagt de kans op het bereiken van defectvrije oppervlakken (geen krassen bij 200x) 96%, vergeleken met 52% met ad-hocmethoden.

Voor omgevingen met hoge doorvoer kunt u overwegen om in twee stappen te implementeren slijpen en polijsten automatisering waar metallografische verbruiksartikelen zoals diamant ophanging worden aangebracht via microprocessorgestuurde dispensers. Laboratoria rapporteren een toename van 30% in de herhaalbaarheid en eliminatie van door de operator veroorzaakte variabiliteit.

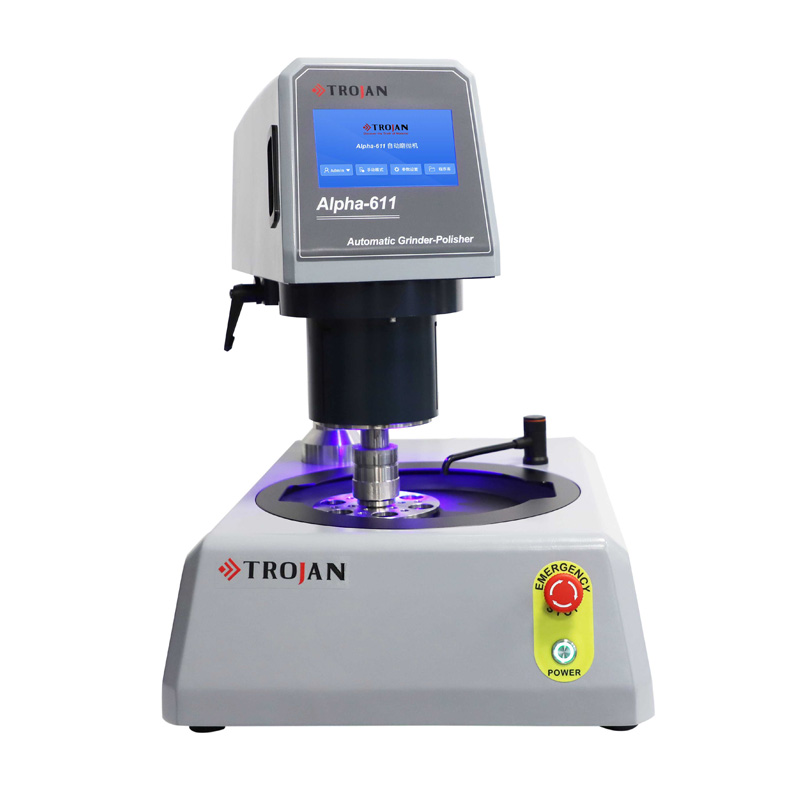

Metallographic preparation workflow illustration

Veelgestelde vragen (FAQ)

Vraag 1: Waarin verschilt vlakslijpen van fijnslijpen?

Vlak slijpen maakt gebruik van grof siliciumcarbide schuurpapier (P120–P320) om het monster plat te maken en snijschade te verwijderen. Bij fijn slijpen worden fijnere korrels toegepast (P600–P4000) om de vervormingsdiepte te verminderen en het oppervlak voor te bereiden op diamantpolijsten. Bij vlakslijpen wordt het bulkmateriaal verwijderd, terwijl bij fijnslijpen het kraspatroon wordt verfijnd.

Vraag 2: Welke polijstmethode is het beste om plastische vervorming in zachte legeringen te voorkomen?

Voor zachte materialen zoals aluminium of lood gebruik je een tweetraps polijst methode : eerst met 3 µm diamant ophanging op een doek met middellange dutjes dan eindpolijsten van aluminiumoxide (0,05 µm) met minimale kracht (≤10 N) en korte duur (1–1,5 min). Vermijd hardgeweven doeken waarin schuurmiddelen kunnen zitten.

Vraag 3: Hoe vaak moet ik siliciumcarbide schuurpapier vervangen?

Vervangen na elke 5-8 monsters of wanneer de maaltijd met 30% toeneemt ten opzichte van de basislijn. Afgezwakt siliciumcarbide schuurpapier genereert overmatige wrijvingswarmte en produceert diepere vervormingslagen.

Vraag 4: Kan ik hetzelfde polijstdoekje gebruiken voor diamantophanging en het eindpolijsten van aluminiumoxide?

Nee. Kruisbesmetting veroorzaakt grove krassen. Altijd apart wijden polijstdoek voor metallografie voor elke schuurgrootte. Kleurgecodeerde doeken om vermenging te voorkomen.

Vraag 5: Welke oppervlakteruwheid wordt als defectvrij beschouwd voor SEM/EDS-analyse?

Voor de meeste elektronenmicroscopietoepassingen is oppervlakteruwheid Ra ≤ 0,02 µm is voldoende. Voor EBSD wordt Ra ≤ 0,01 µm aanbevolen om indexeringsartefacten te elimineren. Dit vereist een laatste stap met eindpolijsten van aluminiumoxide (0,05 µm) of colloïdaal silica.

Vraag 6: Hoe kies ik tussen diamantsuspensie op oliebasis en op waterbasis?

Op waterbasis diamant ophanging is geschikt voor de meeste staalsoorten en keramiek; op olie gebaseerde ophanging biedt betere koeling en smering voor non-ferrometalen en warmtegevoelige legeringen. Volg altijd de aanbevelingen van de fabrikant voor metallurgische polijstapparatuur met betrekking tot vloeistofcompatibiliteit.
