Etsgids voor microstructurele evaluatie van roestvrij staal en titanium

Effectieve microstructurele evaluatie van roestvrij staal en titanium is afhankelijk van een goed uitgevoerd etsproces dat korrelgrenzen, faseverdelingen en defecten blootlegt. Terwijl metallurgisch slijpen en polijsten zorgt voor een schadevrije spiegelafwerking, de daaropvolgende chemische aanval maakt onderscheid tussen fasen door gecontroleerde oplossing. Deze gids biedt bruikbare oplossingen voor beide materialen, waaronder specifieke etsmiddelen, macro-etstechnieken en stapsgewijze probleemoplossing om het microstructurele contrast te maximaliseren.

1. Pre-analysestap: slijpen en polijsten

Elk betrouwbaar etsresultaat begint met een goed voorbereid oppervlak. Slijpen verwijdert snijschade, terwijl polijsten krassen elimineert die verkeerd geïnterpreteerd kunnen worden als microstructurele kenmerken. Voor roestvrij staal en titanium wordt een eindpolijstbeurt met colloïdaal silica of aluminiumoxide-suspensie (0,05 µm) aanbevolen. Onvoldoende voorbereiding leidt tot valse porositeit, uitgesmeerd metaal of achtergebleven schurende deeltjes - die allemaal een uniforme etsing onderdrukken.

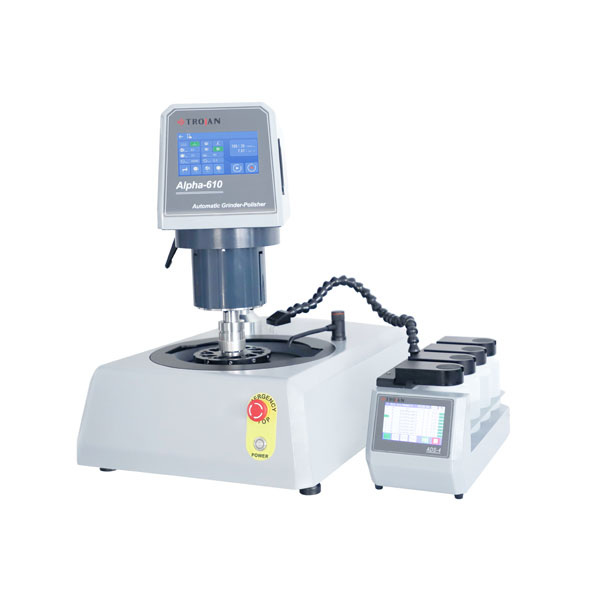

Metallographic grinding and polishing equipment for stainless steel and titanium samples

Essentiële richtlijnen voor een succesvolle voorbereiding:

Oefen bij het grofslijpen een kracht van 15–30 N per monster uit (korrel 120–320).
Maak tussen de stappen grondig schoon om kruisbesmetting van schuurmiddelen te voorkomen.
Gebruik laagpolige doeken voor titanium om verharding van het werkstuk en vervorming van het oppervlak te voorkomen.
Het uiteindelijke etscontrast verbetert met 40-60% wanneer een vervormingsvrij oppervlak wordt bereikt (geverifieerd door inspectie met gepolariseerd licht).

2. Het kiezen van de juiste etsmiddelen voor roestvrij staal

Roestvrij staalsoorten (austenitisch, ferritisch, martensitisch, duplex) reageren anders op chemische aanvallen. De onderstaande tabel geeft een overzicht van beproefde etsmiddelen voor het onthullen van korrelgrenzen, sigmafase en carbideprecipitaten. Voor routine Nitale etsinspectie werkt een nitaaloplossing van 5-10% goed op martensitische staalsoorten, maar austenitische staalsoorten vereisen vaak sterkere oxidatiemiddelen.

Etsnaam	Samenstelling (vol%)	Roestvrij staaltype	Toepassingstijd
Glyceregie	15 ml HCl, 10 ml Glycerol, 5 ml HNO₃	Austenitisch, duplex	30–90 sec
V2A Ets	100 ml H₂O, 100 ml HCl, 10 ml HNO₃	Ferritisch, austenitisch	Zwabber 20–60 s
Knikkers Reagens	10 g CuSO₄, 50 ml HCl, 50 ml H2O	Martensitisch, neerslaghardend	Dompel 5–30 s onder
Elektrolytisch 10% Oxaalzuur	10 g oxaalzuur, 100 ml H₂O, 1‑2 V DC	Alle roestvrij staal	30–60 sec

Voor macro-etsen onthult heet aqua regia (50 ml HCl 15 ml HNO₃ 30 ml H₂O bij 60-70°C) laspenetratie en segregatie. Controleer dat altijd metallografische ets uniformiteit wordt bereikt voordat wordt overgegaan tot microscopie.

3. Etsoplossingen voor titaniummicrostructuren

Zuuretsend titanium biedt unieke uitdagingen vanwege de sterke passivatielaag. Alfa-, alfa-bèta- en bèta-titaniumlegeringen vereisen verschillende etsmiddelen om onderscheid te maken tussen primaire alfa, getransformeerde bèta en korrelgrens-alfa. Kroll's reagens (2‑5 ml HF, 5‑10 ml HNO₃, 85‑93 ml H₂O) is de industriestandaard voor titanium etsoplossing . Voor chemisch etsen van titanium bij microstructurele evaluatie leveren de volgende parameters een optimaal contrast op:

Kroll's reagens – Dompel 10‑25 seconden onder (afstrijken voor grote oppervlakken).
Weck's reagens (gebaseerd op NH₄HF₂) – Onthult selectief de bètafase in Ti‑6Al‑4V.
Gemodificeerde Kroll (10 ml HF, 30 ml HNO₃, 60 ml H₂O) – Voor het verwijderen van dikke oxiden vóór het fijnetsen.
Mengsel van fluorwaterstof-azijn-salpeter – 1 ml HF, 15 ml HNO₃, 15 ml azijnzuur – uitstekend voor het definiëren van korrelgrenzen in commercieel zuiver titanium.

In een vergelijkend onderzoek onder 120 titaniummonsters produceerde Kroll's reagens gedurende 15-20 seconden een succesvolle onthulling van de korrelgrens met 95% zonder overetsende putjes. Voor chemisch frezen van titanium als vooretsstap wordt gedurende 1-2 minuten een agressievere oplossing (10 ml HF, 20 ml HNO₃, 70 ml H2O) gebruikt.

Belangrijk inzicht

Bètarijke gebieden etsen sneller dan alfa in Ti-legeringen; gebruik van 3% HF 6% HNO₃ gedurende 12-18 seconden bij 22°C levert de hoogste microstructureel contrast voor tweefasig titanium.

4. Macro-etsen versus micro-etsen – Ontwikkeling van korrelgrenzen

Macro-etsen evalueert de algehele uniformiteit, stroomlijnen en segregatie, terwijl micro-etsen zich richt op individuele fasen en korrelgrenzen. Macro-etsen van roestvrij staal gebruikt hete 50% HCl of Hunter's reagens (HCl HNO₃ H₂O). Voor titanium wordt bij het macro-etsen Kroll’s reagens gedurende 1 tot 5 minuten gebruikt om de macrokorrelstroom te visualiseren. Ontwikkeling van de graangrens hangt af van het etssnelheidsverschil tussen het inwendige van de korrel en de grens. Het onderstaande schema illustreert het mechanisme:

Om te bereiken microstructureel contrast tussen de fasen moet selectief etsen de meer reactieve fase of het korrelgrensgebied oplossen. Voor duplex roestvast staal kleurt elektrolytisch etsen met 10% natriumhydroxide ferrietbruin, terwijl austeniet wit blijft.

5. Stapsgewijs etsproces en probleemoplossing

Een betrouwbare etsworkflow minimaliseert artefacten en zorgt voor herhaalbaarheid. Volg deze tien stappen voor zowel roestvrij staal als titanium:

Ontvet het gepolijste monster in een ultrasoonbad met ethanol of aceton (2-3 minuten).
Selecteer de juiste metallografisch etsmiddel gebaseerd op materiaal en gewenst microstructureel kenmerk.
Gebruik voor immersie-etsen een schoon bekerglas; Gebruik voor het afnemen wattenbolletjes gedrenkt in vers etsmiddel.
Breng het etsmiddel gelijkmatig aan; voor titanium: vermijd langdurig contact (max. 25 seconden met Kroll).
Spoel onmiddellijk af met warm water (40-45°C) om de reactie te stoppen.
Spoel opnieuw met gedestilleerd water en vervolgens met isopropylalcohol.
Droog met een warme luchtstroom (niet afvegen om krassen te voorkomen).
Inspecteer onder een optische microscoop met een vergroting van 100-500x.
Indien overgeëtst, opnieuw polijsten met 0,05 µm aluminiumoxide en opnieuw etsen in minder tijd.
Bij hardnekkige passivatie gebruikt u een korte vooretsing (2-3 seconden) en brengt u vervolgens het primaire etsmiddel opnieuw aan.

Veel voorkomende etsproblemen en oplossingen

Ongelijkmatige etsing (roestvrij staal): Resterend koudwerk → opnieuw polijsten met colloïdaal silica, gebruik elektrolytisch etsen.
Pitten op titanium: HF-concentratie te hoog → verlagen tot 1-2% HF, slechts 5-8 seconden etsen.
Geen korrelgrenscontrast: Ongevoelig etsmiddel → schakel over op Weck’s reagens voor beta-Ti of Marbles voor martensitisch staal.
Verkleuring na spoelen: Onvolledige neutralisatie → spoelen met 5% natriumbicarbonaatoplossing en vervolgens met water.
Halo's rond insluitsels etsen: Overetsen → verkort de tijd en verlaag de temperatuur tot 18-20°C.

6. Vergelijkingstabel: etsparameters van roestvrij staal versus titanium

Parameter	Roestvrij staal	Titaan
Voorkeursetsmiddel voor algemene microstructuur	Glyceregie or V2A	Kroll's reagens (3% HF, 6% HNO₃)
Etstijd (typisch)	30-90 seconden	10-25 seconden
Reagens voor macro-etsen	Heet HCl (50% geconcentreerd)	Kroll's reagens (diluted 1:5)
Veiligheid prioriteit	HCl-dampen, chromaatafval	HF-toxiciteit, zure brandwonden
Ontwikkeling van de graangrens	Carbide- of sigma-faseselectief	Alfa/bèta-fasecontrast

7. Praktische tips voor consistente resultaten

Laboratoria die meer dan 50 roestvrijstalen of titanium monturen per week verwerken, profiteren van gestandaardiseerde etsstations. Gegevens uit de praktijk laten zien dat de reproduceerbaarheid van het etsen met 73% toeneemt als dagelijks verse reagentia worden gebruikt en de temperatuur binnen ±2 °C wordt geregeld. Extra tips voor chemisch etsen van roestvrij staal en titanium omvatten:

Versheid is belangrijk

Kroll’s reagens ouder dan vier weken ontwikkelt HF-gerelateerde neerslagen die micro-pitting veroorzaken. Wekelijks voorbereiden.

Agitatiecontrole

Zacht schudden verbetert de uniformiteit – gebruik een magnetische roerder op lage snelheid (150-200 tpm).

Passivering na het etsen

Voor titanium verwijdert een dip van 10 seconden in 30% HNO₃ vuiligheid en verbetert het optisch contrast.

Veiligheid voorop

Ets altijd onder een zuurkast met HF-compatibele handschoenen en neutralisatiemiddelen gereed.

Voor chemisch etsen van titanium in productieomgevingen bieden geautomatiseerde spray-etsers herhaalbare resultaten met dieptecontrole van ±0,5 µm. Bij de voorbereiding op SEM/EBSD verwijdert een licht vibrerend polijstmiddel na het etsen het oppervlaktereliëf terwijl het korrelcontrast behouden blijft.

Veelgestelde vragen

Vraag 1: Welk etsmiddel onthult austenietkorrelgrenzen in 316L roestvrij staal zonder overetsing?

Elektrolytisch etsen in 10% oxaalzuur bij 1,5 V DC gedurende 45 seconden onthult consistent austenietkorrelgrenzen en toont carbiden als kleine putjes. Voor een chemisch alternatief: gebruik Glyceregia gedurende 40 seconden met een voorzichtig wattenstaafje.

Vraag 2: Waarom laat Kroll's reagens soms een witte film achter op titanium na het etsen?

De witte film bestaat doorgaans uit titaniumoxyfluoride of niet-verwijderde reactieproducten. Spoel onmiddellijk af met warm gedestilleerd water (45°C), gevolgd door een onderdompeling van 5 seconden in 10% HNO₃, en spoel vervolgens opnieuw. Het vermijden van watertemperaturen onder de 20°C voorkomt filmvorming.

Vraag 3: Kan ik hetzelfde gebruiken? salpeterzuur etsmiddel voor zowel roestvrij staal als titanium?

Nee. Geconcentreerd salpeterzuur passiveert titanium en remt het etsen. Voor roestvrij staal mag een salpeterzuuroplossing van 5-20% worden gebruikt voor het reinigen, maar niet voor microstructureel etsen. Titanium heeft HF-bevattende oplossingen zoals Kroll's reagens nodig om de passieve laag te doorbreken.

Vraag 4: Hoe maak ik onderscheid tussen alfabehuizing en gewone alfakorrels in titanium?

Ets gedurende 15 seconden met Kroll's reagens; alpha-case verschijnt als een continue, karakterloze laag aan het oppervlak zonder korrelgrensdefinitie, terwijl bulk-alfakorrels duidelijke drievoudige kruispunten vertonen. Gebruik microhardheidsverificatie (alfageval is 30‑50 HV harder).

Vraag 5: Wat is de ideale houdbaarheid van gemengd titanium etsmiddel met HF?

Op HF gebaseerde etsmiddelen beschadigen polyethyleen containers en verliezen hun activiteit als gevolg van het uitlekken van silicium uit glas. Bewaren in PTFE- of HDPE-flessen; gooi het na 2 weken weg voor kritisch werk, of na 4 weken voor routine-inspectie. Filter altijd vóór gebruik als het langer dan 7 dagen wordt bewaard.
