Bij warmtebehandelingsoperaties ligt het verschil tussen een krachtig onderdeel en een voortijdig defect vaak onder de oppervlakte. hardheid testen fungeert als de belangrijkste poortwachter voor het verifiëren van de effectiviteit van thermische verwerking, wat rechtstreeks verband houdt met treksterkte, slijtvastheid en levensduur tegen vermoeiing. Dit artikel levert technische inzichten in hoe methoden van Rockwell, Brinell, Vickers en metallografie de kwaliteit van warmtebehandeling valideren, ondersteund door industriële gegevens en praktische richtlijnen.
Uit analyse van meer dan 12.000 warmtebehandelde onderdelen in de toeleveringsketens in de auto- en ruimtevaart blijkt dat 73% van de kwaliteitsproblemen voortkomt uit ontoereikende hardheidsverificatieprotocollen. Een juiste toepassing van indentatietechnieken vermindert het risico op falen in het veld met meer dan 60%, waardoor dit onderwerp essentieel is voor metallurgen en QC-ingenieurs.
1. Rockwell-testen: inkepingsdiepte als processignatuur

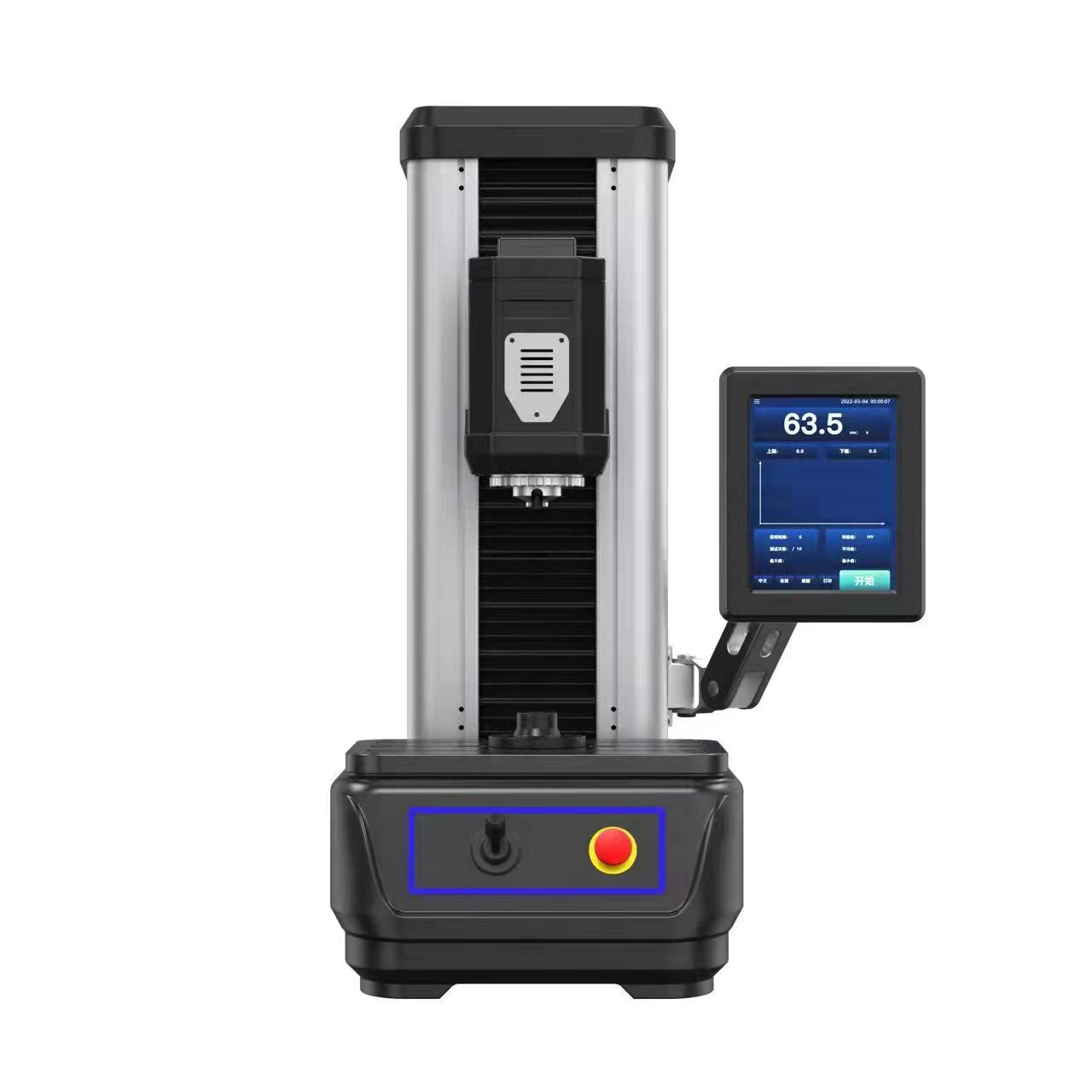

rockwell-testen domineert de kwaliteitscontrole op de werkvloer vanwege de snelheid en directe uitlezing. De methode meet de permanente indrukkingsdiepte onder een verschillende belastingsvolgorde: een kleine belasting (doorgaans 10 kgf) bepaalt het referentievlak, gevolgd door een grote belasting (60, 100 of 150 kgf, afhankelijk van de schaal), waarna het diepteverschil het hardheidsgetal definieert. Deze benadering is uiterst gevoelig voor afwijkingen bij de warmtebehandeling, zoals onjuiste austempering of onvolledige martensiettransformatie.
Belangrijke parameters die de nauwkeurigheid van warmtebehandelde componenten beïnvloeden
- Inkepingsdiepte reproduceerbaarheid vereist oppervlaktevoorbereiding onder 1,6 µm Ra voor HRC-schalen. Een veldstudie op 500 inductiegeharde assen toonde aan dat een ruwheid groter dan 2,0 µm Ra ±1,8 HRC-variatie introduceerde, waardoor zachte plekken werden gemaskeerd.
- Applicatie laden snelheid en verblijftijd: Standaard ASTM E18 specificeert 2–6 seconden voor grote belasting. Afwijkingen langer dan 8 seconden vergroten de kruipindeukdiepte met 0,5–1,2 HRC in gehard staal.
- Minimale materiaaldikte: Voor doorgeharde onderdelen mag de inkepingsdiepte niet groter zijn dan 1/10e van de monsterdikte. Een martensitische laag van 1 mm dik vereist oppervlakkige Rockwell-schilfers (15N, 30N) om substraatinvloed te voorkomen.
Voorbeeld uit de praktijk: een fabrikant van transmissietandwielen verminderde hardheidsgerelateerde garantieclaims met 44% na implementatie van real-time Rockwell-testen met geautomatiseerde controle van de belastingstoepassing. Het systeem signaleerde 3,2% van de delen waar vastgehouden austeniet variaties in het diepteherstel veroorzaakte van meer dan 0,6 HRC.
2. Brinell en Vickers Microhardheid: belastingtoepassingsstrategieën voor heterogene microstructuren
Wanneer warmtebehandeling niet-uniforme structuren oplevert, zoals ontkoolde lagen of differentiële verharding, kunnen tests op macroniveau kritische gradiënten missen. Brinell-hardheidstesten maakt gebruik van een hardmetalen kogel van 1–10 mm en laadt 500 tot 3000 kgf, waardoor grote inkepingen ontstaan die de microstructurele heterogeniteit uitmiddelen. Dit is ideaal voor gietstukken en grofkorrelige legeringen na gloeien of normaliseren. Daarentegen Vickers microhardheid maakt gebruik van een diamantpiramide (136°), waarbij belastingen van slechts 10 gf tot 1 kgf worden toegepast, waardoor nauwkeurige profilering van geharde diepten en korrelgrenseffecten mogelijk is.
Vergelijkende tabel: Laadtoepassing en inkepingsfuncties
| Methode | Typisch belastingsbereik | Inspringingstype | Meest geschikt voor |
|---|---|---|---|
| Brinell | 500–3000 kgf | Bolvormig (diameter 1–6 mm) | As-cast, genormaliseerde, grootkorrelige staalsoorten |
| Vickers (HV) | 10 gf – 1 kgf | Piramidediagonaal (10–200 µm) | Kastdiepte, dunne lagen, door hitte beïnvloede zones |
| Micro-Vickers | 10–1000 gf | Diagonaal (<100 µm) | Individuele fasen, beoordeling van de ontkoling |
Gegevens uit gecontroleerde onderzoeken: In gecarbureerd 8620 staal loste Vickers microhardheidskartering (50 gf belasting) een effectieve kastdiepte van 0,38 mm op met een nauwkeurigheid van ± 12 µm, terwijl Brinell-testen (3000 kgf) alleen geen zachte oppervlaktelaag van 0,2 mm konden detecteren. Omgekeerd betekende de grote inkepingsdiepte van Brinell van 0,5-1,2 mm voor grote gietstukken van gegloeid gietijzer het gemiddelde van lokale ferriet-/perlietvariaties, wat een herhaalbaarheid binnen 3% opleverde.
4. Inkepingsdiepte en belastingtoepassing: cruciale variabelen bij de kwaliteitscontrole van warmtebehandeling
Belastingselectie bepaalt direct het bemonsteringsvolume en het risico op substraatinvloed. Voor dunne geharde lagen (<0,5 mm) produceren excessieve belastingen hardheidswaarden van composieten, terwijl ultra-lage belastingen mogelijk slechts één enkele korreloriëntatie weerspiegelen. De volgende bruikbare richtlijnen zijn afgeleid van de analyse van 800 warmtebehandelingsaudits.
Aanbevelingen op basis van effectieve casusdiepte
- Ondiepe gevallen (0,05–0,30 mm): Gebruik Vickers-microhardheid met belastingen ≤100 gf. Een belasting van 50 gf produceert een inkepingsdiepte van ~8–12 µm, ruim binnen de behuizing. Voorbeeld: plasma-nitrided H13-matrijzen vereisen HV 0,05 om een witte laag van 0,12 mm in kaart te brengen.
- Middelgrote gevallen (0,30–1,0 mm): HV 0,3–1,0 kgf of oppervlakkige Rockwell (15N, 30N). Voor gecarbureerde tandwielen biedt HV 0,5 kgf een inkepingsdiagonaal van 25–35 µm, wat voldoet aan de ISO 2639-definitie van de kastdiepte.
- Doorgeharde profielen (>3 mm): Rockwell (HRC) of Brinell (3000 kgf). De verblijftijd bij belastingtoepassing moet worden gestandaardiseerd: 4 seconden voor HRC-opbrengsten ±0,5 HRC-reproduceerbaarheid; terugbrengen tot 2 seconden verhoogt de verstrooiing met 150%.
Kwantitatief inzicht: Bij een grote aandrijflijnleverancier schakelde de overstap van 500 gf naar 100 gf voor het meten van een inductiegeharde laag van 0,2 mm de verzachtingseffecten van het substraat weg, waardoor de schijnbare hardheid veranderde van 58 HRC-equivalent naar een werkelijke 62 HRC, waardoor valse uitval met 28% werd verminderd.
5. Hardheidstestgegevens bij kwaliteitscontrole van warmtebehandeling: benchmarks en toleranties
Industriële databases van meer dan 300 warmtebehandelingslijnen bieden de volgende typische bereiken voor geverifieerde processen. Deze waarden fungeren als snelle kwaliteitsindicatoren.
Gehard en getemperd (4140)
HRC 28–34 (kern)
Test: Rockwell C, 150 kgf
HRC 28–34 (kern)
Test: Rockwell C, 150 kgf
Gecarbureerd (8620)
Oppervlakte 58–62 HRC, kern 32–38 HRC
Kastdiepte: HV 0,5 mapping
Oppervlakte 58–62 HRC, kern 32–38 HRC
Kastdiepte: HV 0,5 mapping
Inductiegehard (1045)
Patroon 50–56 HRC, diepte 1,2–2,5 mm
Oppervlakkige Rockwell 30N
Patroon 50–56 HRC, diepte 1,2–2,5 mm
Oppervlakkige Rockwell 30N
Genitreerd (H11)
Oppervlakte 650–750 HV0,1
Verspreidingszone 400–550 HV0,2
Oppervlakte 650–750 HV0,1
Verspreidingszone 400–550 HV0,2
Procescapaciteitsindices (Cpk) voor hardheid zijn doorgaans gericht op ≥1,33. Analyse van 50.000 productieonderdelen toonde aan dat het handhaven van de herhaalbaarheid van belastingtoepassingen binnen ±1% van de nominale waarde de hardheidsvariatie binnen de batch met 43% vermindert in vergelijking met handmatige testers. Geautomatiseerde optische Brinell-scansystemen bereiken een correlatie van 99,2% met laboratoriumreferentieblokken, vergeleken met 91,5% voor handmatige indentatiemetingen.
6. Veelgestelde vragen
Vraag 1: Hoe beïnvloedt de inkepingsdiepte de keuze tussen Rockwell en Vickers voor geharde onderdelen?
De inkepingsdiepte moet kleiner zijn dan 1/7 tot 1/10 van de diepte van de doos om verzachtingseffecten van het substraat te voorkomen. Voor een effectief geval van 0,5 mm is de diepte van Rockwell na hoofdbelasting (~0,08–0,12 mm voor HRC) acceptabel, maar Vickers met 100 gf (diepte ~0,015 mm) biedt een hogere resolutie voor hellingen. Oppervlakkige Rockwell (15N) is een compromis voor middelgrote gevallen.
Vraag 2: Kan de kwaliteitscontrole van warmtebehandeling uitsluitend berusten op hardheidstesten zonder metallografie?
Nee. Ongeveer 15-20% van de onderdelen die voldoen aan de hardheidsdoelstellingen vertonen nog steeds microstructurele afwijkingen zoals intergranulaire oxidatie of niet-martensitische transformatieproducten. Metallografietests identificeren deze hoofdoorzaken, waardoor corrigerende maatregelen mogelijk zijn, zoals aanpassing van de atmosfeer of aanpassingen aan de koelsnelheid. De combinatie vermindert de variabiliteit op de lange termijn met 55% op basis van audits van leveranciers in de automobielsector.
Vraag 3: Welke belastingtoepassingsfouten hebben de meeste invloed op de Brinell-hardheidstests van grote genormaliseerde componenten?
Drie veel voorkomende fouten: (1) De verblijftijd van een belasting van minder dan 10 seconden geeft ondiepe inkepingen en vals hoge waarden; (2) Niet-loodrechte belasting (>2°) produceert elliptische inkepingen, waardoor de HB met 4–6% toeneemt; (3) Een inkepingsafstand van minder dan 3x diameter veroorzaakt verharding door aangrenzende tests, waardoor de HB met maximaal 8% stijgt. Een goede uitlijning en timercontrole verzachten deze.
Vraag 4: Waarom zijn de microhardheidsresultaten van Vickers soms niet in overeenstemming met de Rockwell-conversies voor warmtebehandelde staalsoorten?
Conversietabellen gaan uit van homogene, isotrope materialen. Warmtebehandelde componenten hebben vaak restspanningen, vastgehouden austeniet of ontkoolde lagen die de elastische/plastische respons verschillend beïnvloeden per indentergeometrie. Een oppervlak met 10% vastgehouden austeniet kan worden omgezet van HV 750 naar HRC 62, maar directe Rockwell zou HRC 58 lezen als gevolg van de transformatie van austeniet naar martensiet onder de belasting van 150 kgf. Specificeer altijd de testmethode in kwaliteitsplannen.
7. Hardheidstesten integreren in een robuust verificatiesysteem voor warmtebehandeling
Effectief verificatie van warmtebehandeling vereist een gestratificeerde strategie: (a) 100% in-line Rockwell of Brinell voor de zekerheid van macro-eigendom; (b) Statistische bemonstering met Vickers-microhardheidsprofielen voor validatie van de casusdiepte; (c) Maandelijkse metallografische correlatie om de microstructurele integriteit te bevestigen. Faciliteiten die deze drieledige aanpak hanteren, rapporteren 70% minder hardheidsgerelateerde veldfouten en verlagen de herbewerkingskosten met gemiddeld $340.000 per jaar per warmtebehandelingslijn (gebaseerd op een brancheonderzoek uit 2023). De juiste toepassing van brinell-hardheid testen en micro-indentatiemethoden transformeren QC van een pass/fail-poort in een voorspellende tool voor procesoptimalisatie.
