Efficiënt voorbereidingsschema voor PCB-monsters- Trojan (Suzhou) material technology Co., Ltd.

Efficiënt voorbereidingsschema voor PCB-monsters

18-11-2025

Als de kerndrager van elektronische productie bepaalt de interne structurele kwaliteit van PCB's rechtstreeks de betrouwbaarheid van eindproducten. Metallografische sectietests zijn het meest robuuste ‘kwaliteitsperspectief-instrument’ in de PCB-industrie, waarbij de ‘verborgen waarheid’ van printplaten stap voor stap wordt ontsluierd – van bemonstering, montage, slijpen, polijsten tot microscopische observatie.

Of het nu gaat om de verbindingskracht tussen de lagen van meerlaagse platen, de uniformiteit van galvaniseren door gaten, de microstructuur van soldeerverbindingen of de afbladderende toestand van substraten en koperfolies: metallografische secties kunnen ze nauwkeurig weergeven.

Voor PCB-bedrijven zijn deze tests niet alleen een strenge vereiste om aan de normen te voldoen, maar ook een belangrijk middel om productieprocessen te optimaliseren en de productopbrengst te verbeteren. Door middel van metallografische sectieanalyse kan de kern van problemen bij het boren, lamineren, galvaniseren en andere processen snel worden gelokaliseerd, waardoor de kwaliteitscontrole gericht kan worden uitgevoerd.

Een klein deel behandelt de veiligheidsresultaten van elektronische producten. Goed werk leveren bij het testen van metallografische secties is het opbouwen van de eerste verdedigingslinie voor PCB-kwaliteit!

Voor een efficiënte PCB-monstervoorbereiding wordt P400 metallografisch schuurpapier gebruikt voor ruw slijpen, en POS-schijf wordt gebruikt voor fijn slijpen. Het volgende schema wordt ter referentie gedeeld:

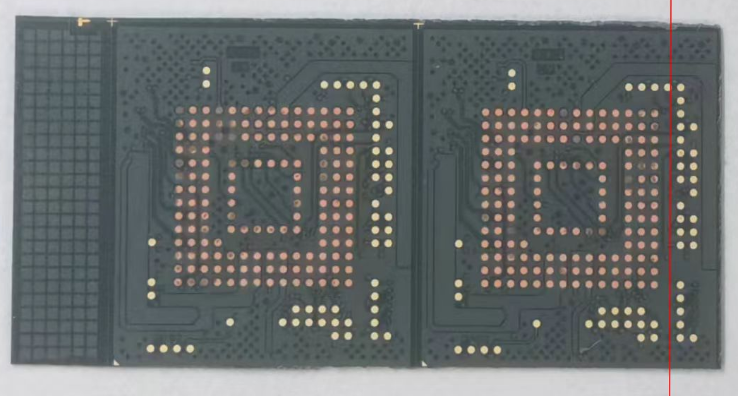

1. Schuur tot aan de rand van de doelpositie met metallografisch schuurpapier P400;

2. Slijp naar de doelpositie met POS-schijf 9μm PD-WT polijstophanging;

3. Polijsten met SC-JP polijstdoek 3μm PD-WT polijstsuspensie;

4. Polijsten met ET-JP polijstdoek 1μm PD-WT polijstsuspensie ;

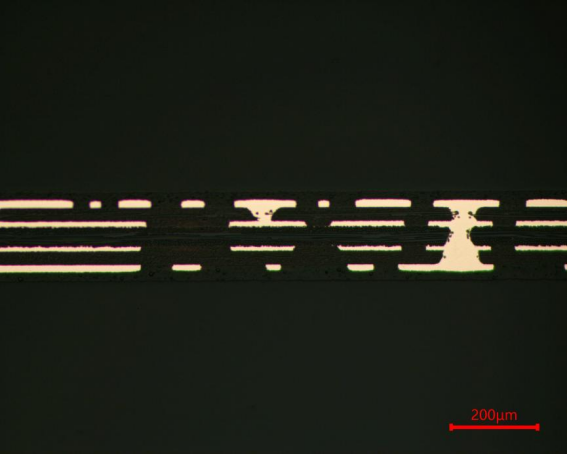

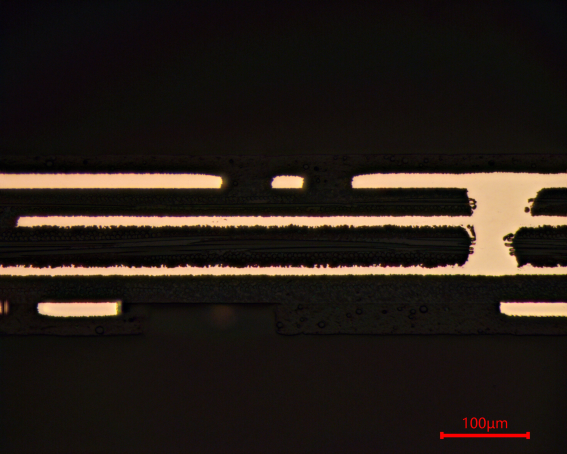

5.Voer het eindpolijsten uit met ZN-ZP polijstdoek SO-A439 50 nm silica-polijstsuspensie .

#SteelMicrostructure #MaterialScience #Metallography #SteelSamples #MicrostructureAnalysis #SteelPrep #MaterialTechnician #Monstervoorbereiding #Microscopie #MetallurgicalTesting #SteelAlloys #SteelPolishing #MicrostructureTesting #MetallographyLab #MaterialAnalysis #SteelQuality #MicroscopicView #MetallurgicalEngineering #LabTechLife #MaterialsTesting #StructuralAnalysis #metallurgymonday #crosssection #coldmounting
