Koelvloeistof snijden
Productomschrijving Om een beter snijeffect te krijgen en het verb...
Metallografisch onderzoek van koolstofstalen lasverbindingen vervaardigd via CO₂-gasmetaalbooglassen dient als de kernmethode om de laskwaliteit en procesrationaliteit te beoordelen.

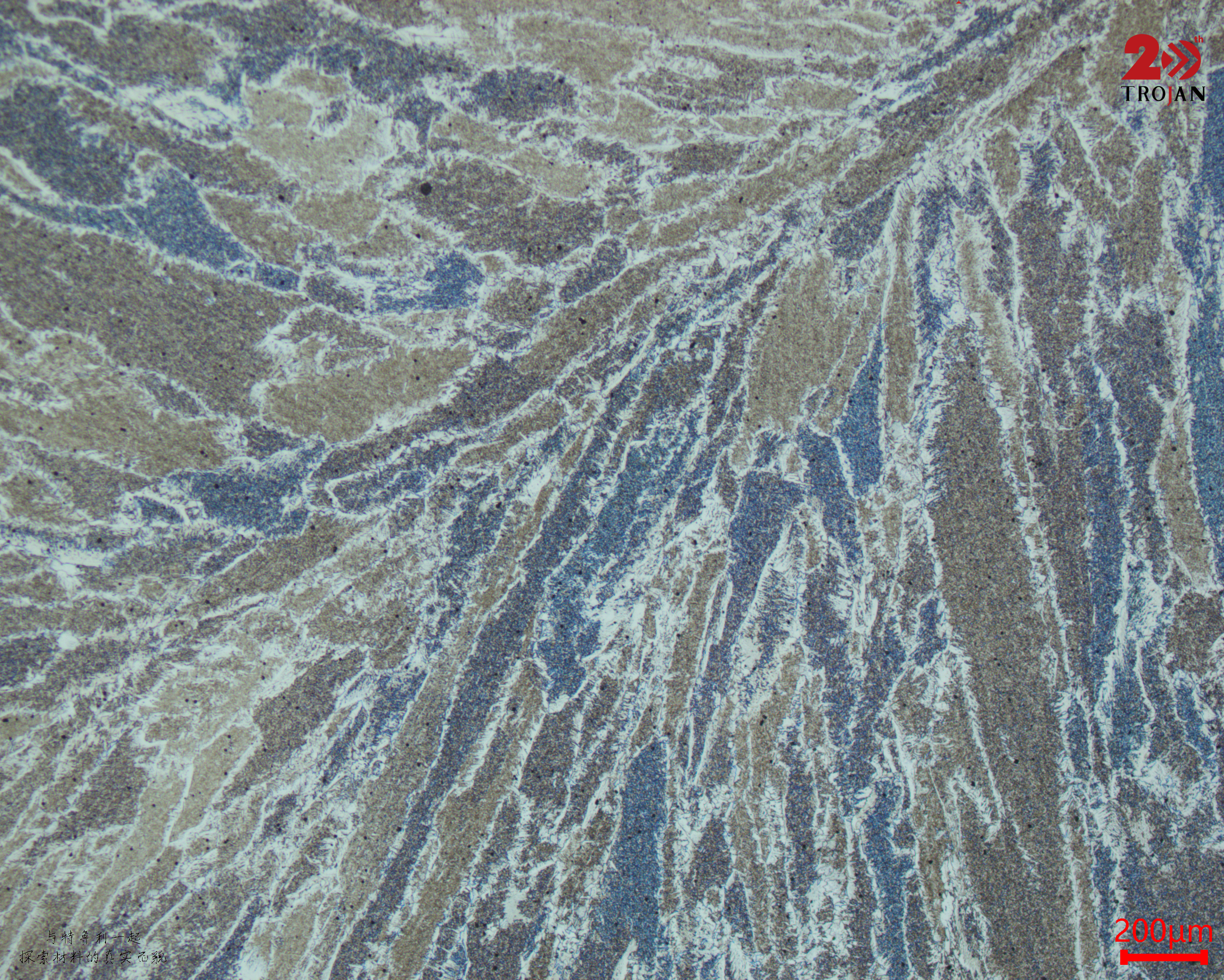

Zuilvormige korrels, samen met kleine hoeveelheden proeutectoïde ferriet, zijplaatferriet en perliet, worden over het algemeen aangetroffen in de lasmetaalzone.

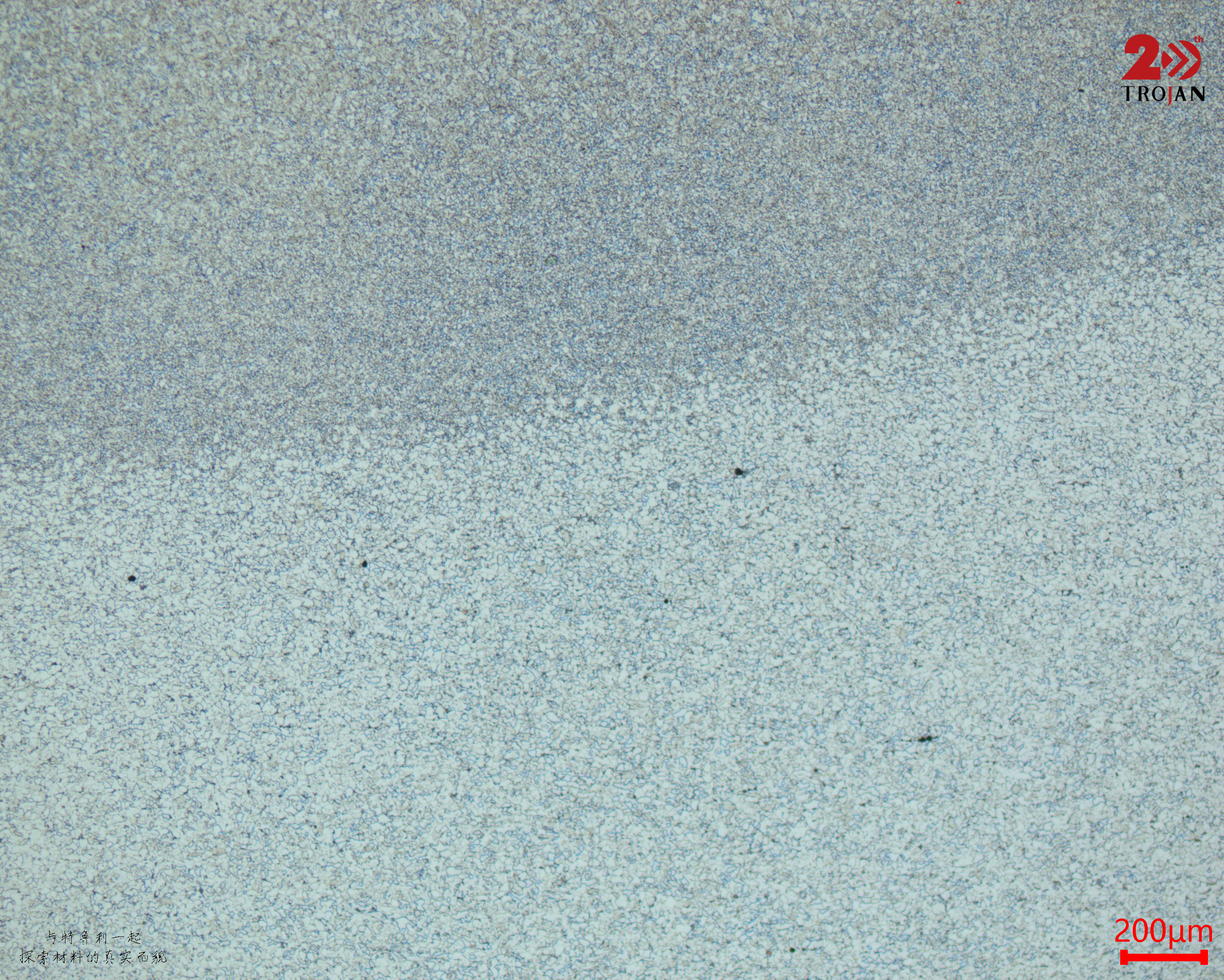

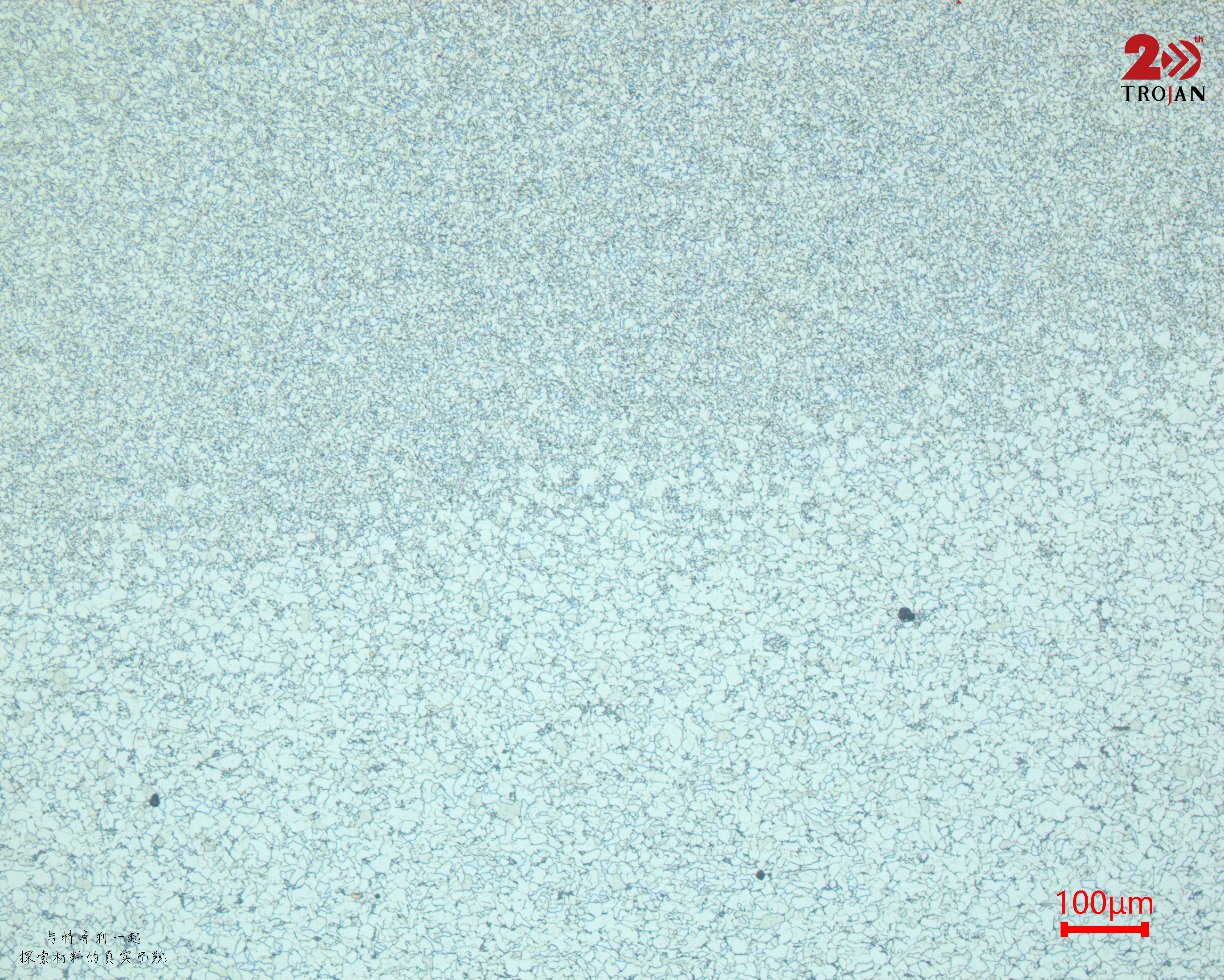

De door hitte beïnvloede zone (HAZ) vertoont microstructurele overgangen tussen grofkorrelige en fijnkorrelige gebieden. Widmanstätten-structuren en martensitische geharde lagen hebben de neiging zich in de grofkorrelige zone te vormen, waardoor de lasverbinding bros wordt.

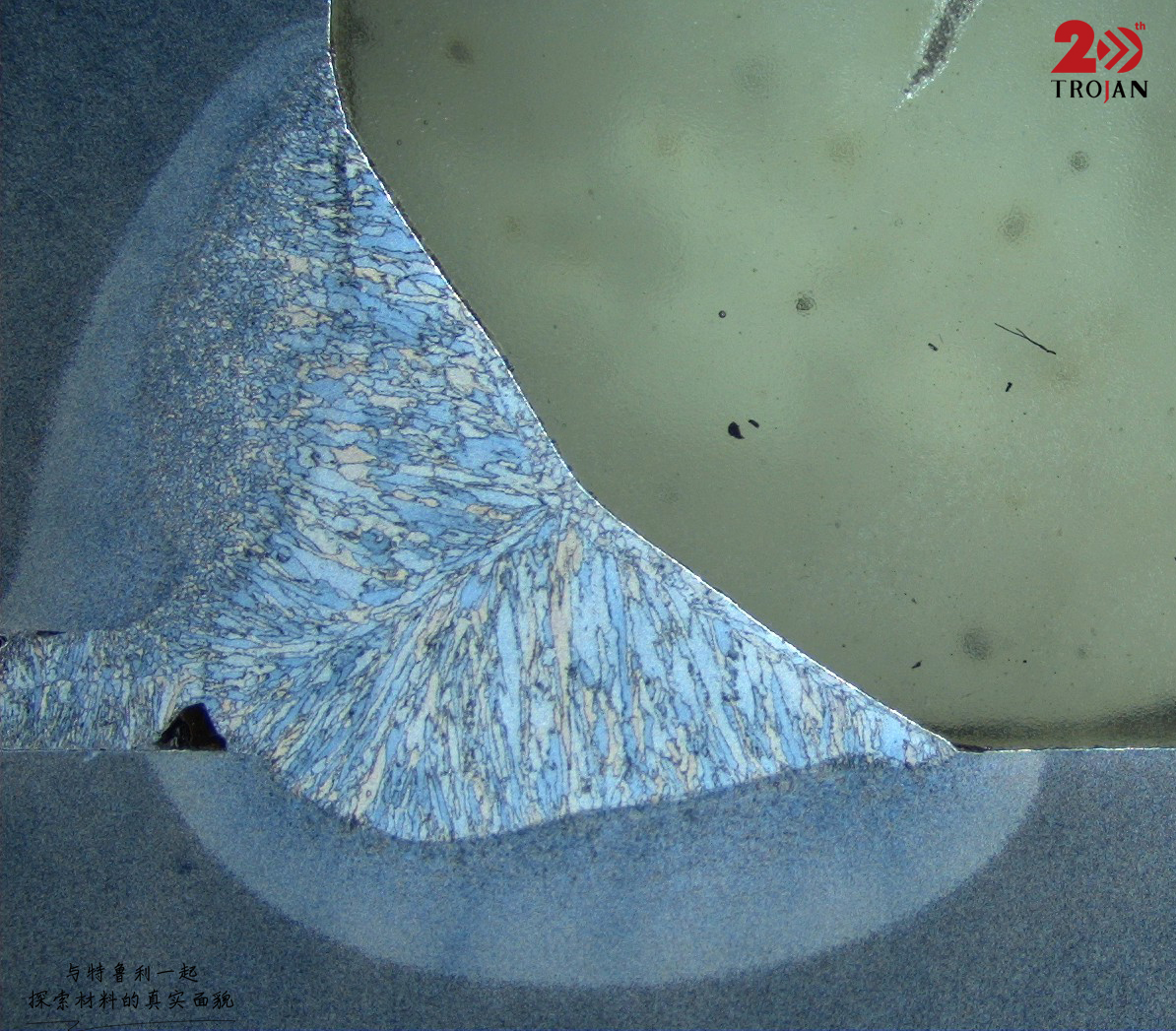

Microscopische observatie nabij de fusielijn maakt identificatie van interne defecten mogelijk, zoals onvolledige fusie, microscheuren, poriën en insluitsels. Het evalueert ook hoe het oververhittingsniveau en de afkoelsnelheid de morfologie van de microstructuur beïnvloeden. Metallografische testresultaten bieden directe referentie voor het aanpassen van de laswarmte-inbreng, de voorverwarmingstemperatuur en de interpass-temperatuur, waardoor de neiging tot uitharding en het risico op door waterstof veroorzaakte scheurvorming effectief worden beheerst.
Gecombineerde metallografische evaluatie, waarbij de hardheidsverdeling en beoordeling van de microstructuur zijn geïntegreerd, is een betrouwbare aanpak om de specificaties van de lasprocedure te verifiëren en de structurele integriteit te garanderen.
1️⃣ Grof slijpen: MET-M P400
2️⃣ Fijn slijpen: POS 9μm PD-WT
3️⃣ Polijsten: ET-JP 1μm PD-WT
*Alternatief voor stap 2: P800 tot P2000 schuurpapier
.png?imageView2/2/w/400/format/jpg/q/75 "FlexPRESS-600 Montagepers")
