Metallografiemonstervoorbereiding voor Mo-W-legeringen- Trojan (Suzhou) material technology Co., Ltd.

Metallografiemonstervoorbereiding voor Mo-W-legeringen

03-08-2026

Mo-W-legeringen combineren de superieure eigenschappen van twee vuurvaste metalen, met ultrahoge smeltpunten en uitstekende maatvastheid bij verhoogde temperaturen, die algemeen worden toegepast voor structurele toepassingen bij hoge temperaturen. Anders dan de meeste harde legeringen zijn Mo-W-legeringen relatief zachter en hebben een betere ductiliteit – een eigenschap die uitdagingen met zich meebrengt voor metallografische monstervoorbereiding .

Ondergrondse schade en karakteriseringsuitdagingen

Wanneer het wordt verwerkt op een slijp- en polijstsysteem met meedraaiende platen, veroorzaken continue gerichte mechanische compressie en snijden gemakkelijk onzichtbare plastische vervormingslagen op het monsteroppervlak. Dergelijke ondergrondse schade kan niet visueel worden vastgesteld, maar vervormt toch de oorspronkelijke kristalstructuur. Het leidt tot verkeerde interpretatie van SEM-beelden, onbetrouwbare EBSD-oriëntatiegegevens en andere fouten tijdens materiaalkarakterisering.

De vibrerende polijstoplossing

Om dit probleem op te lossen, implementeren we trilpolijsten als laatste stap van de workflow. Trilpolijsten levert willekeurige, zachte microwrijving met weinig spanning op zonder gericht agressief snijden. Het verwijdert oppervlaktebeschadiging en restspanning die is ontstaan tijdens het slijpen en polijsten, elimineert door voorbereiding veroorzaakte artefacten en herstelt de werkelijke intrinsieke microstructuur van materialen. Deze aanpak levert consequent monsters van hoge kwaliteit op voor zeer nauwkeurige karakterisering.

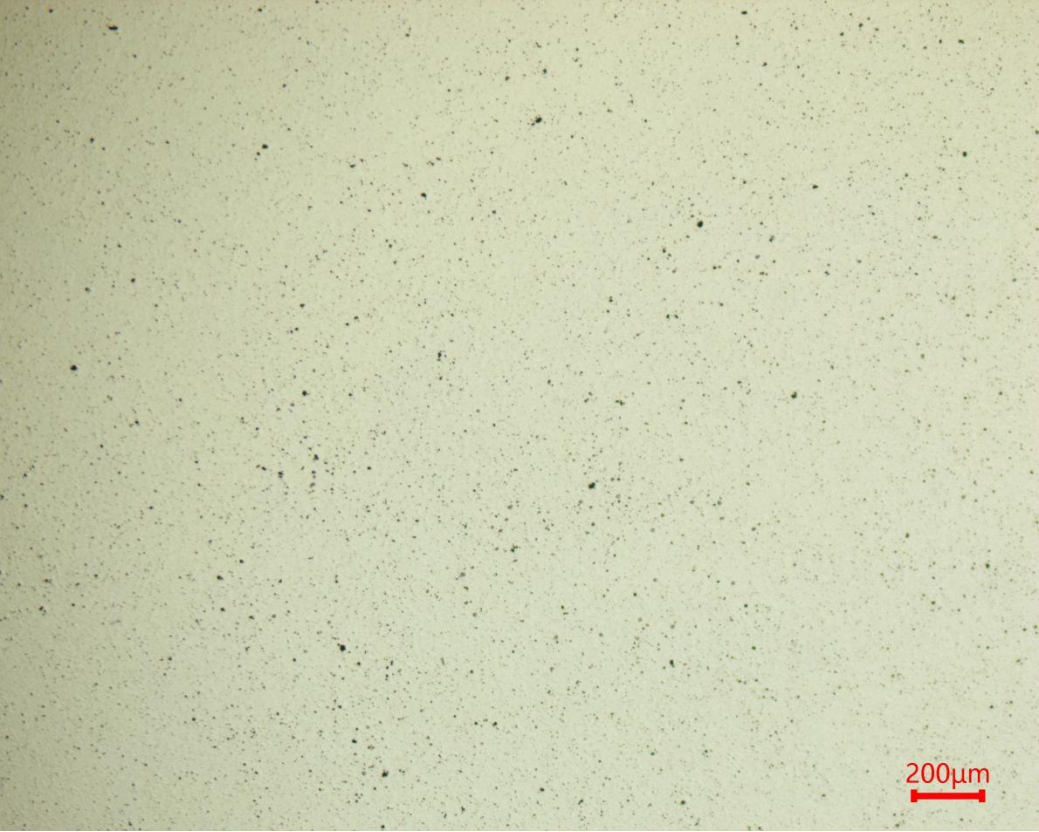

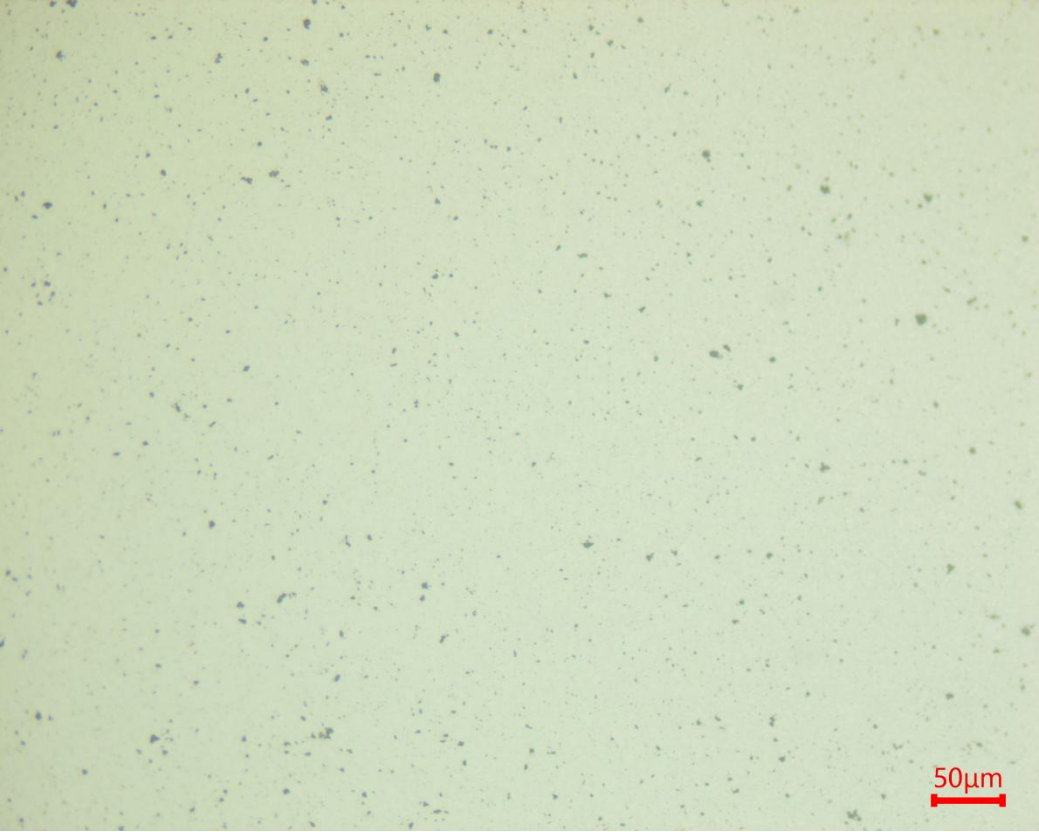

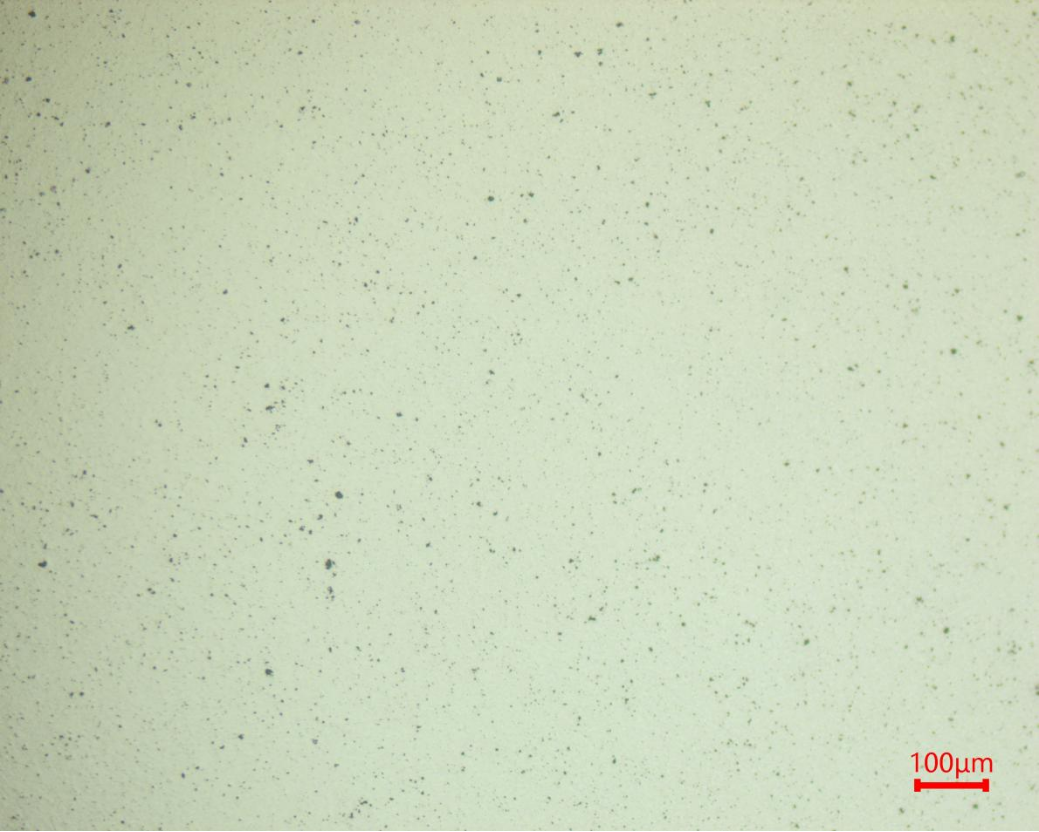

Voorbereidingsparameters

Slijpen: Korrel P400-P2500 | 15N | 50/150 tpm
Ruw polijsten: SC-doek 3μm polykristallijne diamantsuspensie | 15N | 50/150 tpm
Laatste polijsten: ZN-doek 0,05μm aluminiumoxide suspensie | 18N | 50/150 tpm
Trilpolijsten: ET-doek 0,05μm aluminiumoxide suspensie | 100 minuten
