Hoogvermogen geleidende koperen rails en geïntegreerde shuntweerstanden hebben gewoonlijk een dubbellaagse galvanische structuur: 1,5-4 μm nikkel onderlaag en 3-8 μm tin toplaag, die de corrosieweerstand en de vereisten voor elektrische assemblage in evenwicht brengt.
De dichte nikkelonderlaag fungeert als barrièrelaag en blokkeert de diffusie en oxidatie van kopersubstraationen. Het verbetert de hechting van de plaat, verbetert de slijtvastheid en de prestaties bij hoge temperaturen, en vermindert wrijvingscorrosie onder trillingen. Dit maakt hem ideaal voor veeleisende toepassingen zoals energieopslagsystemen, DC-laadpalen en op voertuigen gemonteerde elektronische bedieningselementen.

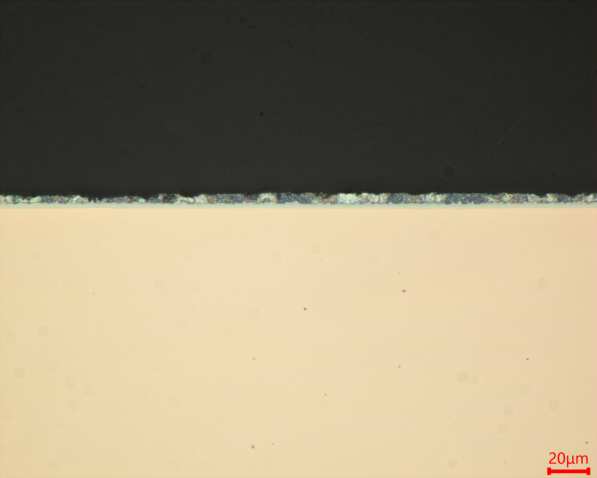

Figuur 1: Dwarsdoorsnedeoverzicht van de dubbellaagse gegalvaniseerde coating.
Prestatie- en toepassingsvoordelen
De buitenste tincoating zorgt voor een stabiele lage contactweerstand en uitstekende soldeerbaarheid. Het vervormt plastisch onder compressie van de bout, waardoor op lange termijn prestaties met lage thermische weerstand op verbindingspunten worden gegarandeerd.
Enkelvoudig vertinnen heeft last van Cu-Sn-interdiffusie, aanslag en verkleuring. Alleen vernikkelen vertoont een slechte soldeerbaarheid. De gecombineerde nikkel-tin-beplating maakt gebruik van de sterke punten van beide lagen en vermijdt de nadelen ervan. Het wordt veel gebruikt in shunts voor energieopslag, busbars voor PV-omvormers en krachtige elektrische connectoren voor nieuwe energie.

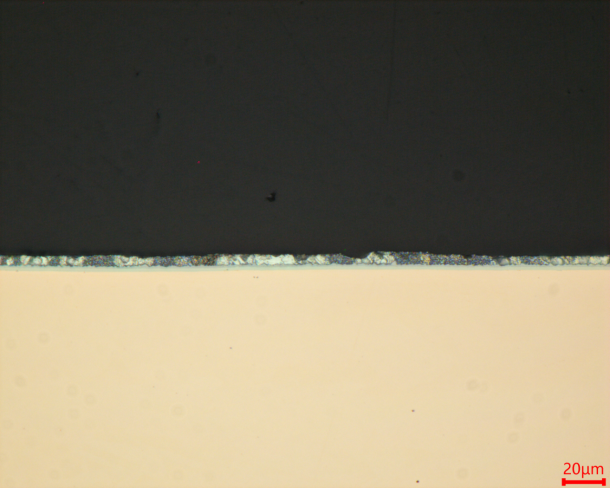

Figuur 2: Interfacemorfologie die de overgang tussen koper- en coatinglagen toont.
Belangrijkste uitdagingen en voorbereidingsstappen
Belangrijke uitdaging voor metallografische voorbereiding van Ni-Sn dubbellaags gecoate rails en shunts: omgaan met deze afwisselende zacht-harde dunne laagstructuur.
Nauwkeurige controle over drie cruciale stappen is essentieel:
- Snijden: vermijd thermische schade
- Montage: door compressie veroorzaakte vervorming te voorkomen
- Slijpen & polijsten: elimineren delaminatie en plastic flow

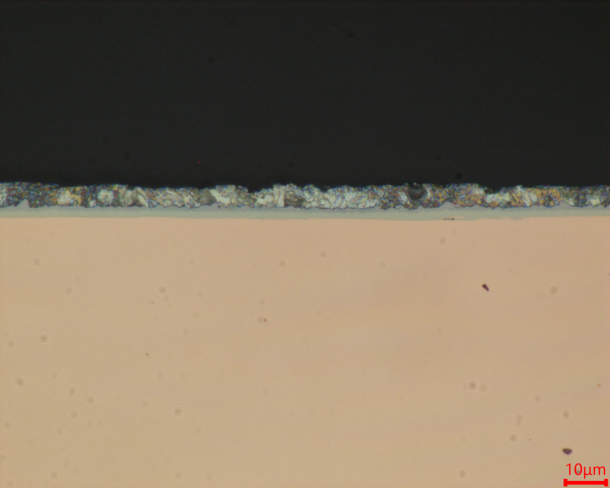

Figuur 3: Inspectie van de laagdikte met hoge vergroting.

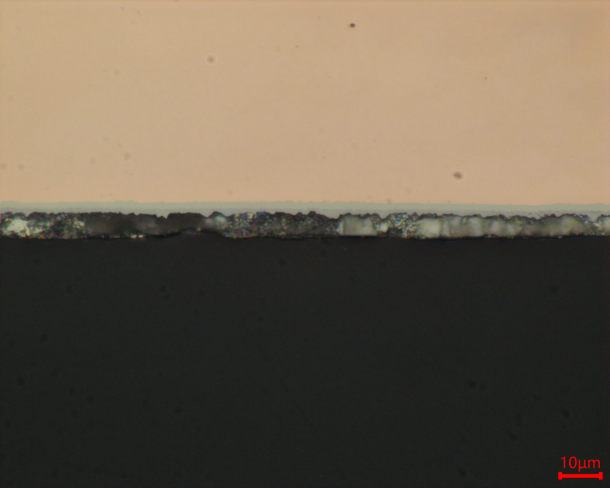

Figuur 4: Volledig voorbereide metallografische dwarsdoorsnede.
Gestandaardiseerde werking minimaliseert voorbereidingsartefacten, herstelt getrouw de echte microstructuur en coatingdikte en levert betrouwbare metallografische gegevens voor verificatie van de coatingdikte en proceskwaliteitscontrole.
