Microstructureel onderzoek naar koud gemonteerde AZ31 magnesiumlegering via precisiepolijst- Trojan (Suzhou) material technology Co., Ltd.

Microstructureel onderzoek naar koud gemonteerde AZ31 magnesiumlegering via precisiepolijst

20-05-2025

AZ31 magnesiumlegering is een typische vervormde magnesiumlegering. Met magnesium als de matrix biedt het de legering het basiskenmerk van lage dichtheid, die AZ31 magnesiumlegering een aanzienlijk voordeel geeft in lichtgewicht toepassingen. Met zijn hoge ductiliteit, hoge thermische geleidbaarheid en goede elektromagnetische afschermingseigenschap, wordt het veel gebruikt in structurele componenten van ruimtevaart, auto -onderdelen, elektronische producten en andere velden.

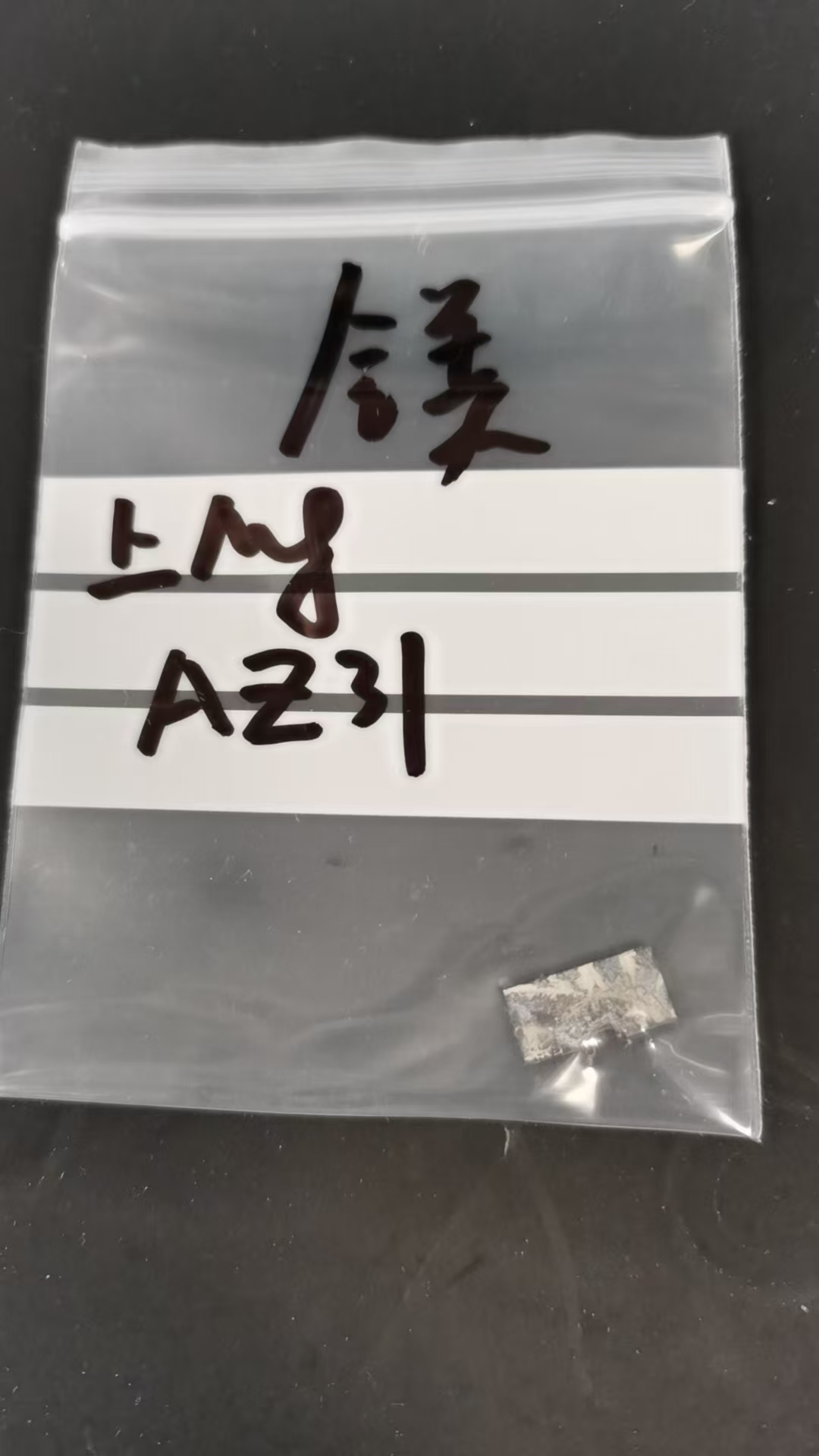

Nu zijn de dunne platen van AZ magnesiumlegering (AL%: 2,5-3,5, Zn%: 0,6-1,4, Mn%: 0,2-1,0 en de resterende Mg) gepolijst en bemonsterd.

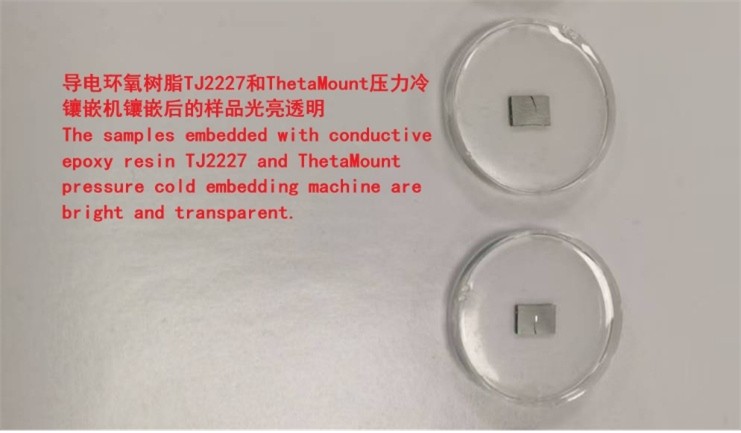

Het monster is in kleine stukjes gesneden en direct ingebed met TJ2227 geleidende epoxyhars en thetamount -druk koude montagemachine voor daaropvolgende SEM -observatie. Vervolgens wordt het monster bereid op de alfa208 dual-control dual-disc slijp- en polijstmachine. De specifieke stappen zijn als volgt:

1. Voor oppervlakte slijpen met siliciumcarbide schuurpapier P800/P1200/P2000, om montage te voorkomen, moet de was worden aangebracht op het oppervlak van het schuurpapier. Maal met een kleine krachtwaarde en spoel na elke pass met alcohol.
2. Grof polijsten wordt uitgevoerd met behulp van YS-polijstdoek en watervrije 3-micron diamanten polijstophanging.
3. Fijn polijsten wordt uitgevoerd met behulp van ET-polijstdoek en watervrije 1-micron aluminiumoxide polijstophanging.

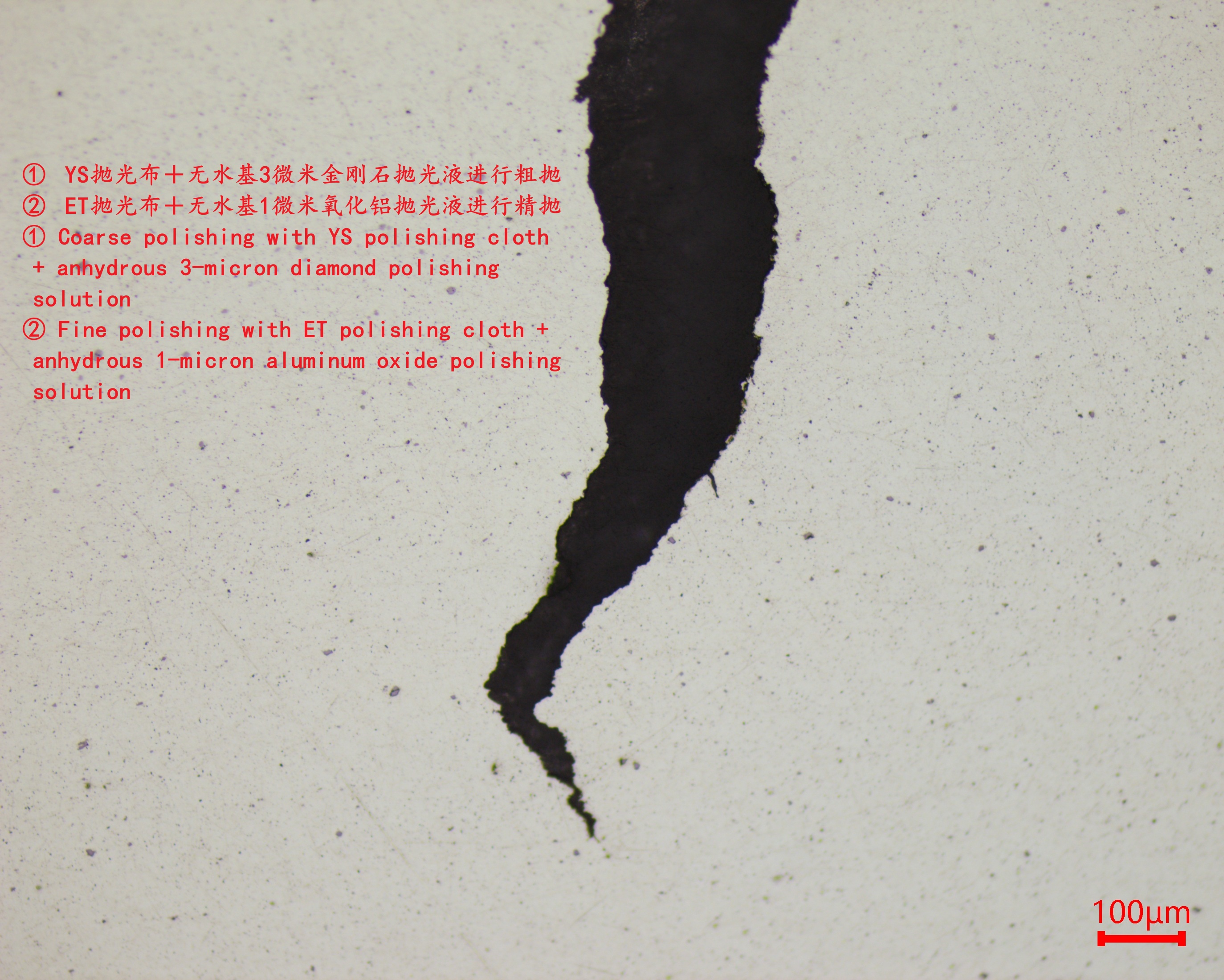

Waargenomen met een MN80 metallografische microscoop, was het oppervlak van het gepolijste monster glad en was de scheurrichting duidelijk zichtbaar. De zwarte korrelige fase was een harde versterkingsfase. De specifieke compositie moet nog worden geanalyseerd door volgende SEM eds.
