Polijsten en microscopische karakterisering van goudlegeringsbladcoatings voor micro -elektronische verpakkingen

28-05-2025

Gouden legeringsvellen verwijzen over het algemeen naar dunne plaatmaterialen gemaakt van gouden legering die worden gebruikt voor het verbinden, bevestigen of verpakken van elektronische componenten, enz. Vanwege de extreem hoge elektrische geleidbaarheid, goede thermische geleidbaarheid, hoge chemische stabiliteit, goede flexibiliteit en ductiliteit van goud, wordt het oppervlak van de goudlegeringsplaten veel gebruikt in micro-elektronische verpakking en de productie van odenelektronische apparaten.

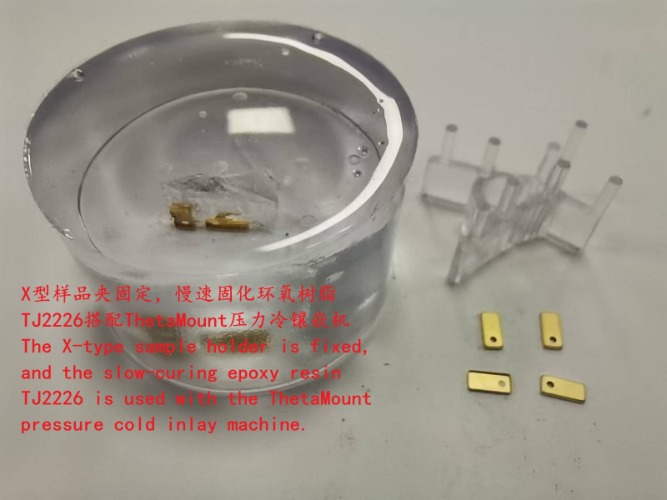

Om de dikte van de coating op de gouden legeringspladen te meten, zijn ze nu gepolijst voor monsterbereiding: omdat de steekproefgrootte erg klein is en licht in gewicht is, om te voorkomen dat het monster in de vloeibare epoxyhars zweeft, wordt een X-type monsterhouder gebruikt voor fixatie.

Transparante langzaam-traag epoxyhars TJ2226 wordt gecombineerd met de thetamount-druk koude inbedding machine voor koude inbedding, en vervolgens wordt het monsterbereiding uitgevoerd op de alfa 208 dual-control dual-schijf polijstmachine. De specifieke stappen zijn als volgt:
1. Planair slijpen met siliciumcarbide schuurpapier P800/P1200/P2000
2. Grof polijsten met YS Polishing Doek 3-Micron Diamond Polishing Suspensie
3. Afwerking van polijsten met ET-polijstdoek 1-micron aluminium oxide polijst suspensie

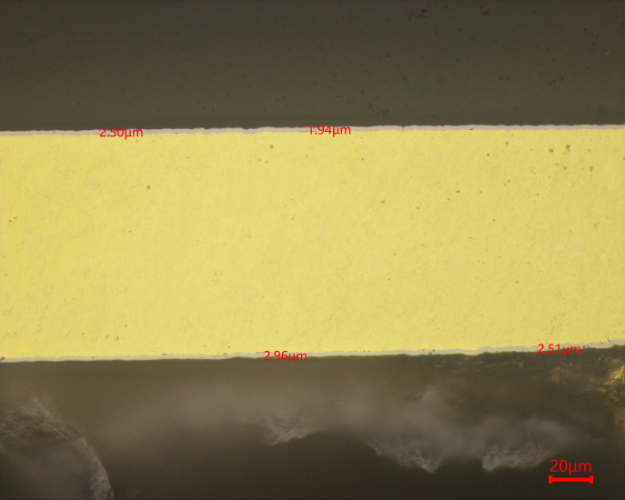

Observatie wordt uitgevoerd met behulp van de MN80 metallografische microscoop en wanneer vergroot tot 500 keer, is de grijze coating op het monsteroppervlak duidelijk te zien, met een dikte van 2-3 μm. De gouden coating moet worden vergroot naar een hogere vergroting op de SEM -scanning elektronenmicroscoop om zichtbaar te zijn.
