Monstervoorbereiding voor PCB Palladium-Gold Plating Coatings

02-06-2026

ENEPIG (Electroless Nickel-Palladium-Gold) staat als een dominante oppervlakteafwerking voor hoogwaardige PCB's. Het is gebouwd met een compacte, uniforme drielaagse Ni-Pd-Au-coating en beschikt over uitstekende oxidatie- en corrosieweerstand en een lage contactweerstand.

Het elimineert zwarte pad-problemen bij conventioneel immersiegoud en ondersteunt zowel solderen als draadverbindingen voor complexe elektronische assemblage.

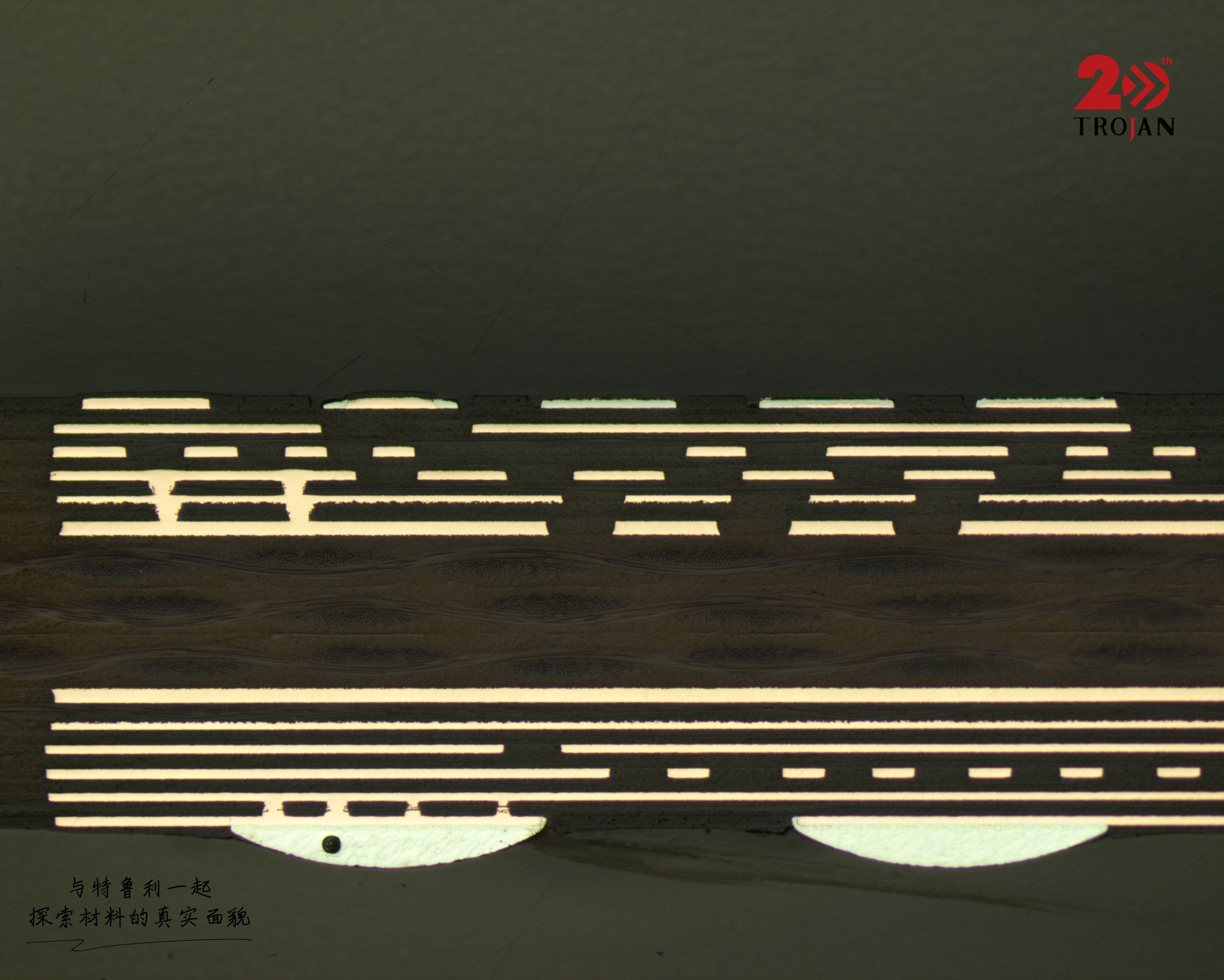

Figuur 1: Metallografisch dwarsdoorsnedeaanzicht van de PCB-laagstructuur

Belangrijkste toepassingen

Halfgeleider verpakkingssubstraten: Ideaal voor het verbinden van Cu/Au-draden
Automotive-ECU en voertuigradar: anti-shock en bestand tegen brede temperatuur-/olievervuiling
Medische precisieapparatuur en PCB's voor de luchtvaart: stabiel onder extreme werkomstandigheden
5G-basisstations, hoogfrequente componenten en HDI-printplaten: massale adoptie van volumes

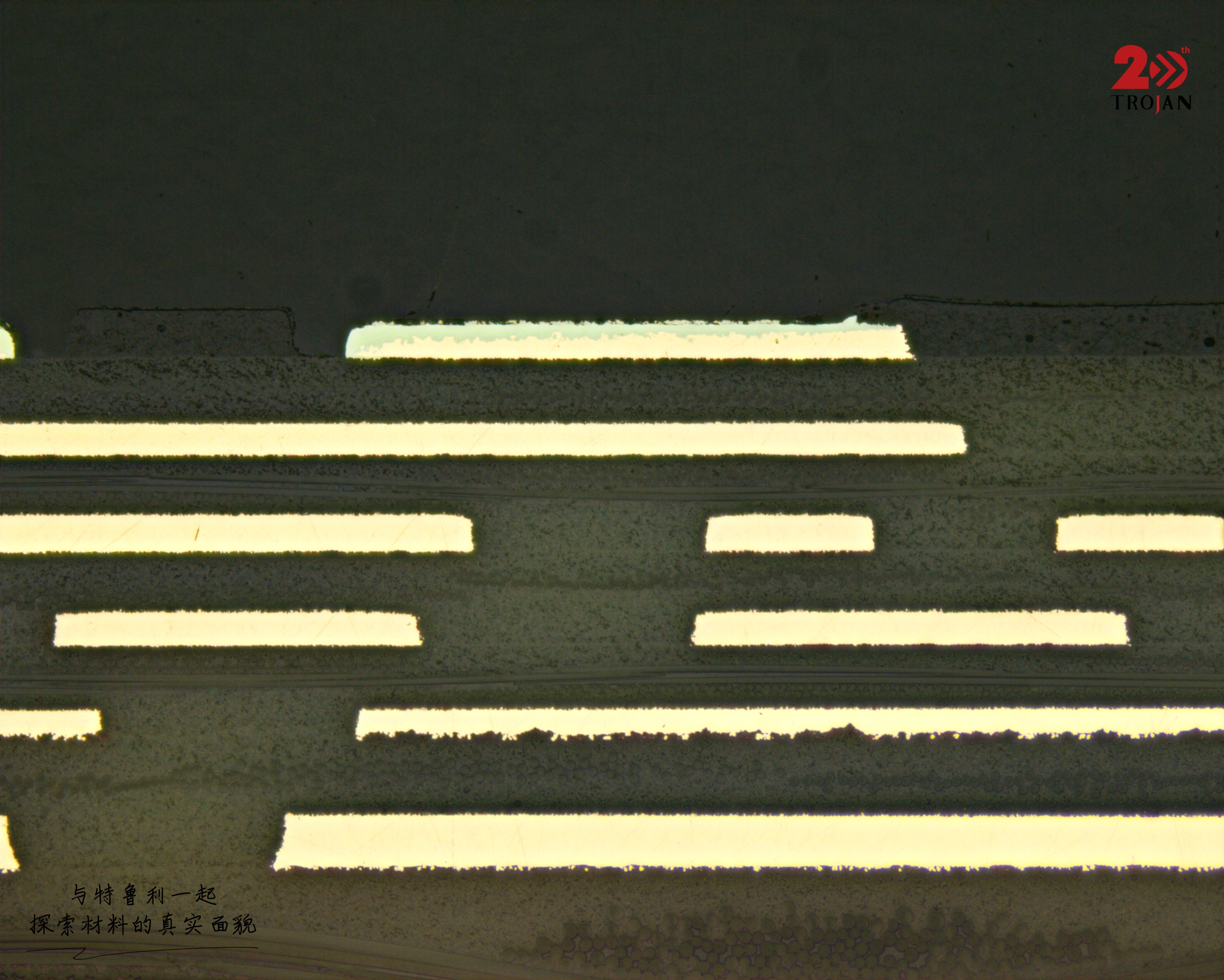

Figuur 2: Microscopische inspectie van de continue galvaniseringskwaliteit

Dankzij uitstekende duurzaamheid en procescompatibiliteit is ENEPIG de essentiële afwerking voor betrouwbare precisie-interconnectie op hoogwaardige elektronica.

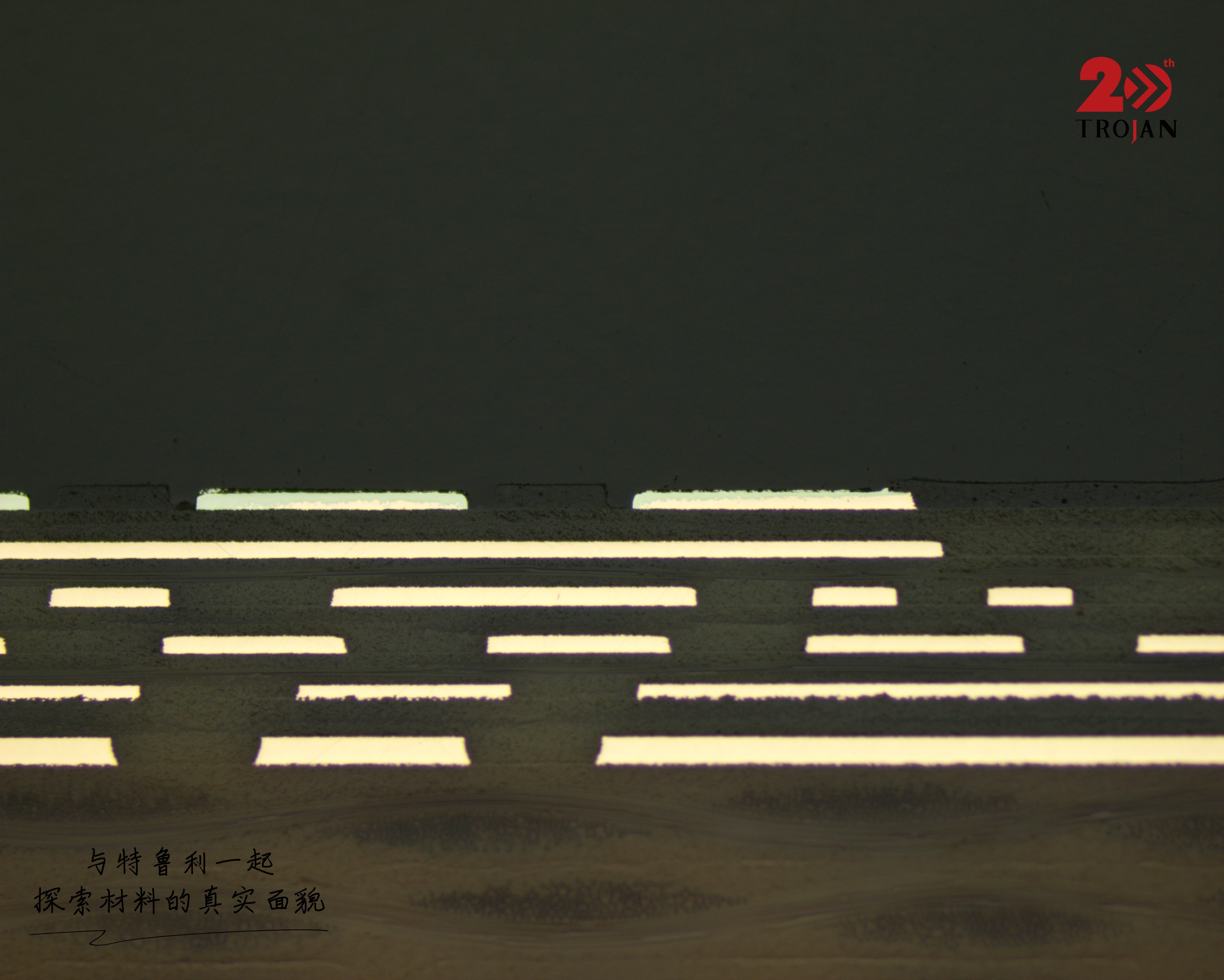

Figuur 3: Meerlaagse uitlijning en interfaceanalyse

Metallografische monstervoorbereidingsparameters voor ENEPIG PCB

Slijpen: MET-SP P400~P4000
Fijn polijsten: SC-doek 1μm PD-WT
Laatste polijsten: ZN-doek 50nm SO-439

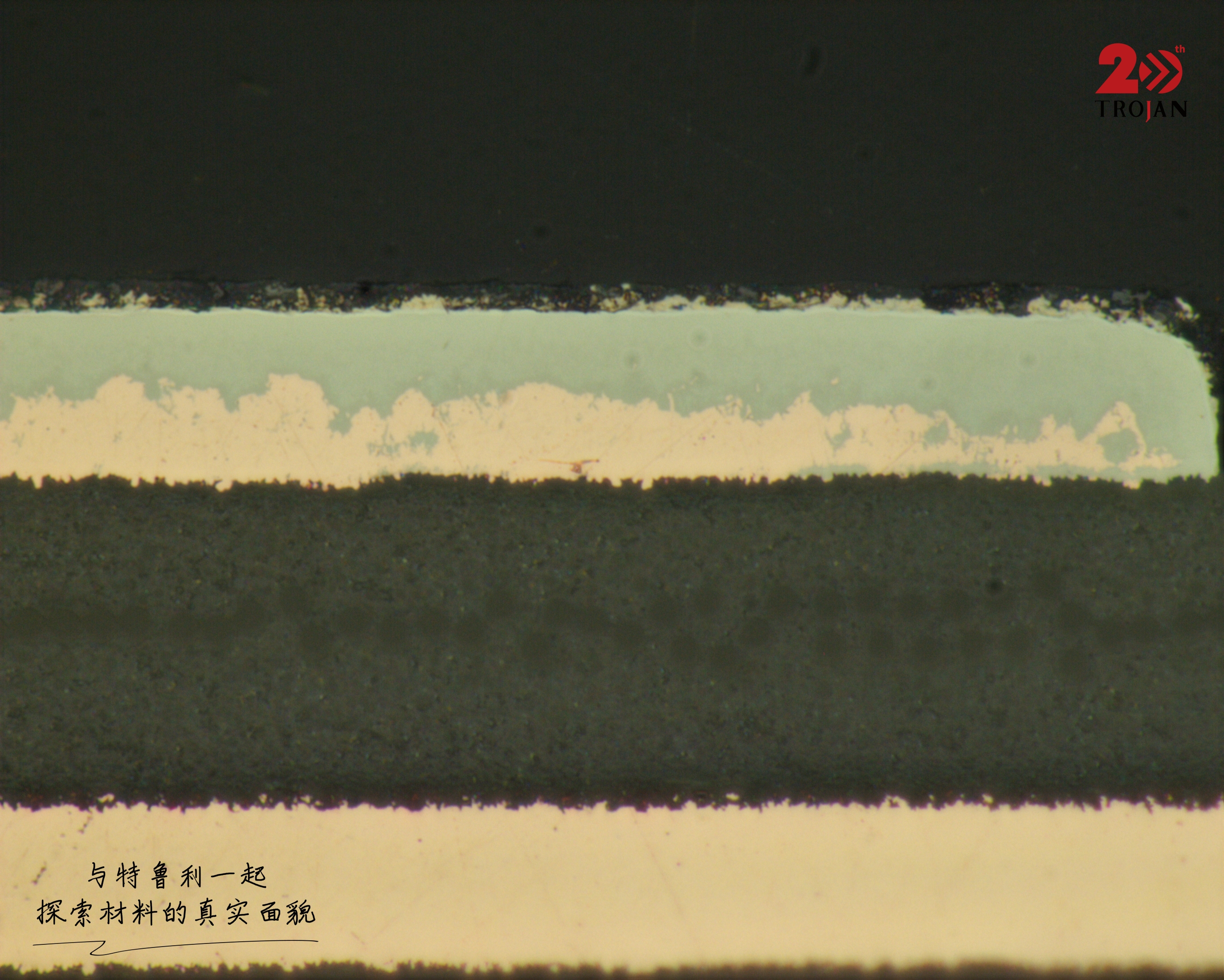

Figuur 4: Gedetailleerd overzicht met hoge vergroting van de ENEPIG-coatinginterface
