Voor gecoate saffiercomponenten die worden gebruikt in optische en precisietoepassingen, wordt metallografische dwarsdoorsnede vaak gebruikt om de dikte van de coating en inktlaag, de interfacekwaliteit en de algehele integriteit te evalueren.
De uitdaging is voorbereiding
Dunne coatings kunnen tijdens het snijden en polijsten gemakkelijk last hebben van afbrokkeling van de randen, delaminatie, aftrekken of afronding, waardoor de uiteindelijke dwarsdoorsnede moeilijk nauwkeurig te meten is.

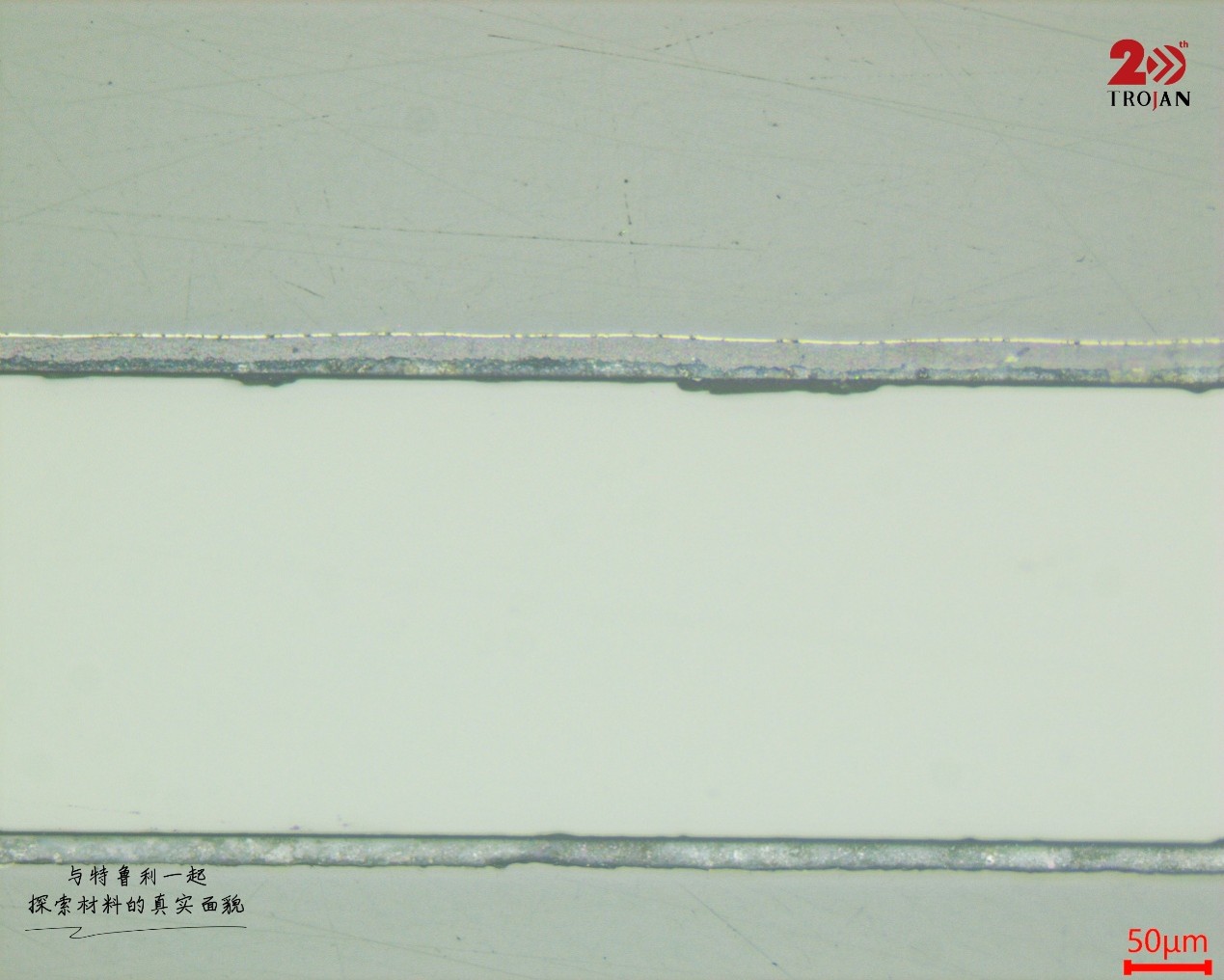

Methodologie en stappen
Voor dit monster hebben we nauwkeurig snijden op lage snelheid en koude montage gebruikt om mechanische en thermische schade te minimaliseren, gevolgd door een geleidelijk slijp- en polijstproces:
- DiaRe P400 diamantslijpschijf voor het eerste slijpen
- POS-fijnslijpschijf 9 uhm PD-WT polykristallijne diamantsuspensie
- SC witte zijden polijstdoek 3 um PD-WT polykristallijne diamantsuspensie
- SC witte zijdepolijstdoek 1 um PD-WT polykristallijne diamantsuspensie voor fijn polijsten

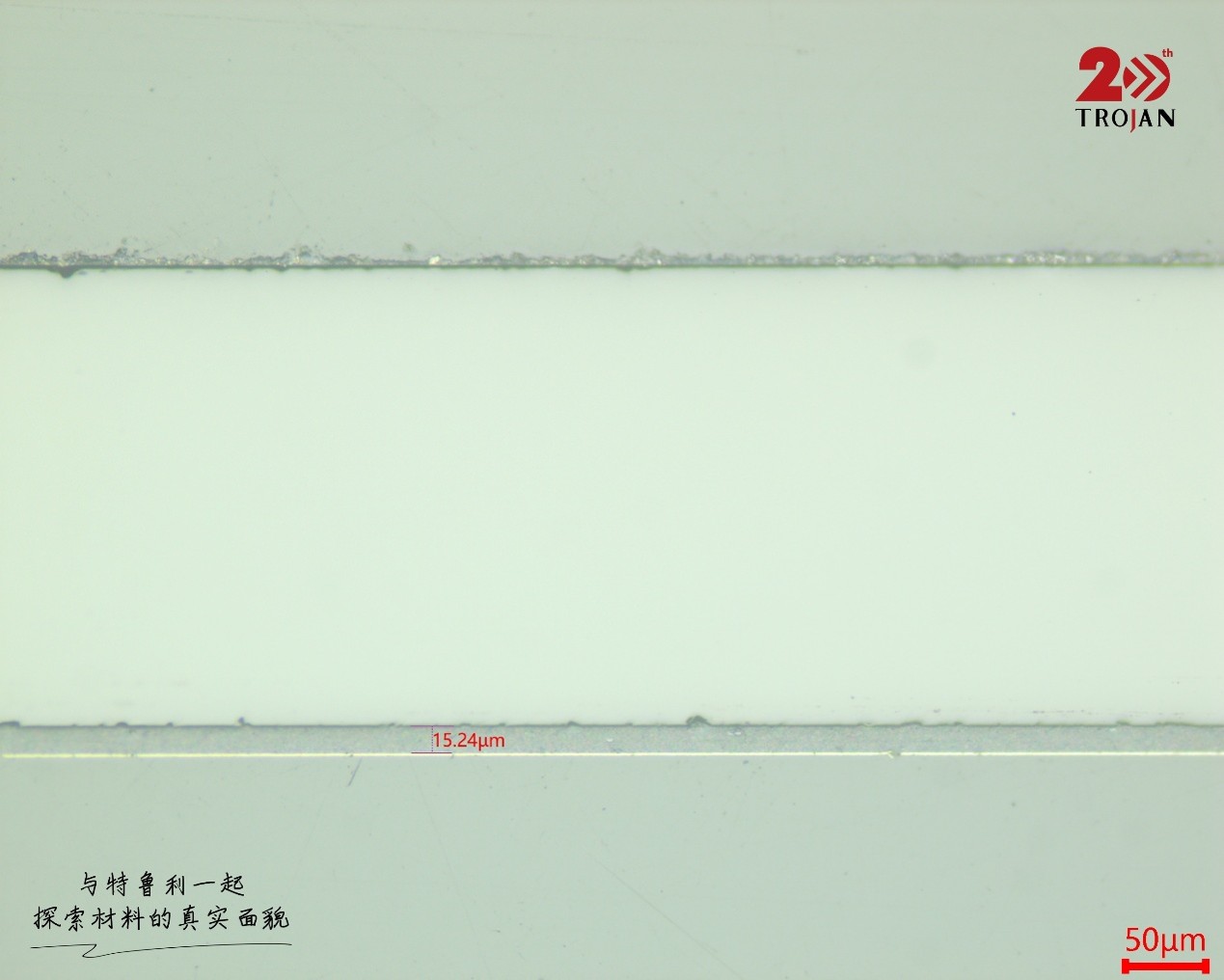

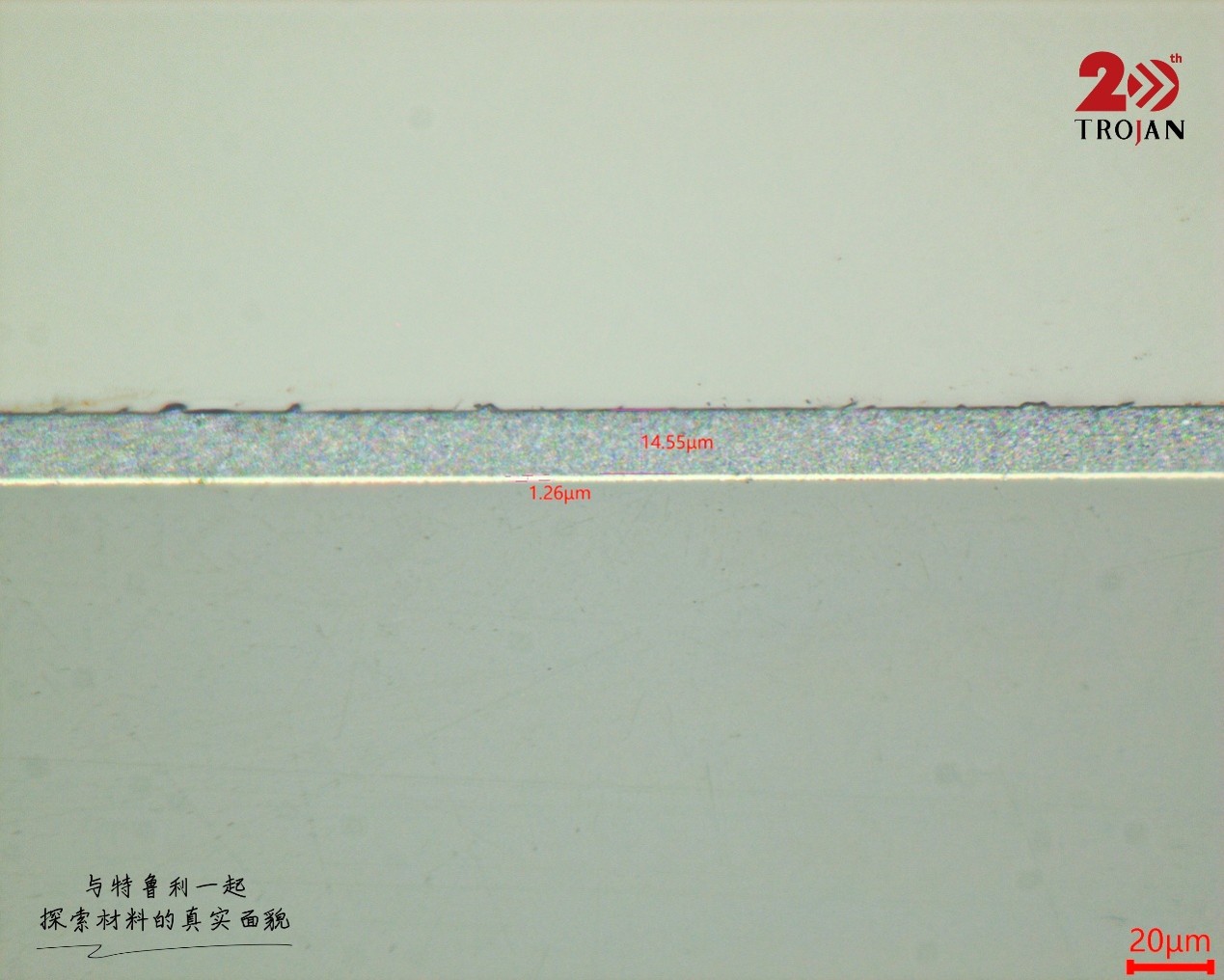

Resultaten en conclusie
Voor dit soort gecoate monsters is een goed oppervlak niet voldoende; het behoud van de echte coatingrand maakt de diktemeting betrouwbaar.
