SPCC-dwarsdoorsnede: bij het vormen beginnen fouten vanuit de microstructuur- Trojan (Suzhou) material technology Co., Ltd.

SPCC-dwarsdoorsnede: bij het vormen beginnen fouten vanuit de microstructuur

17-08-2026

Scheurvorming, delaminatie of brosse breuk tijdens het stempelen en buigen van koudgewalst SPCC-staal kan niet altijd worden verklaard door afmetingen of conventionele trekeigenschappen.

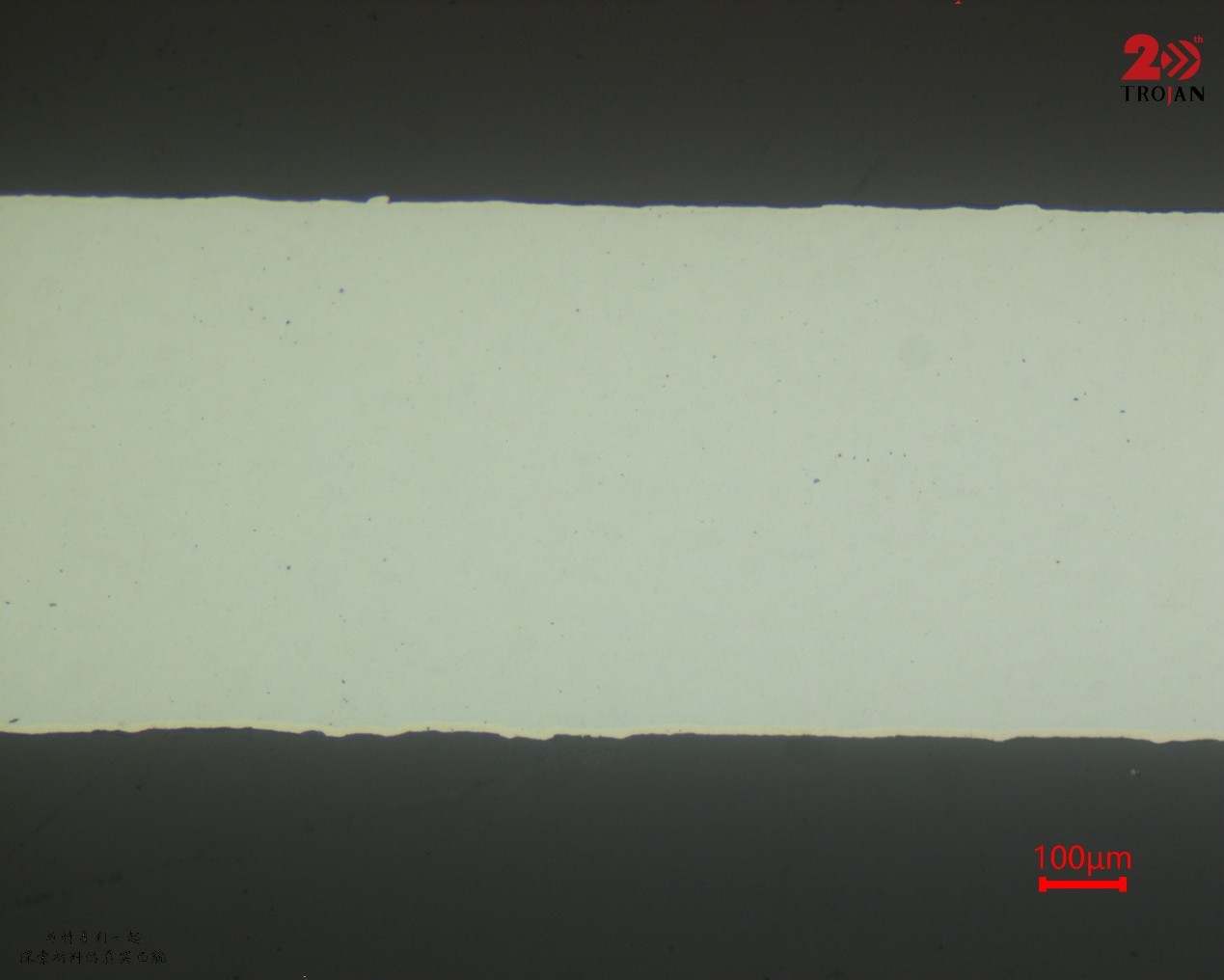

SPCC cross-section microstructure detail

Dwarsdoorsnede-metallografie kan onthullen wat routine-inspecties mogelijk over het hoofd zien, zoals grove korrels, overmatige bandvorming, carbide-aggregatie of door rollen veroorzaakte microscheuren die de vervormbaarheid kunnen verminderen en kunnen bijdragen aan onverwachte storingen.

Monstervoorbereidingsprocedure

Voor dit SPCC-monster hebben we de volgende bereidingsroute gebruikt:

TJ2226 hars voor koude montage
P400 MET-SP SiC-schuurpapier met water
POS fijnslijpschijf 9 μm PD-WT polykristallijne diamantsuspensie
SC-JP witte zijdepolijstdoek 3 μm PD-WT polykristallijne diamantsuspensie
ZN-ZP zwart polyurethaan polijstdoek 0,05 μm SO-A539 polijstsuspensie

Het slijpen en polijsten werd uitgevoerd met behulp van de Alpha-610 automatische slijp- en polijstmachine.

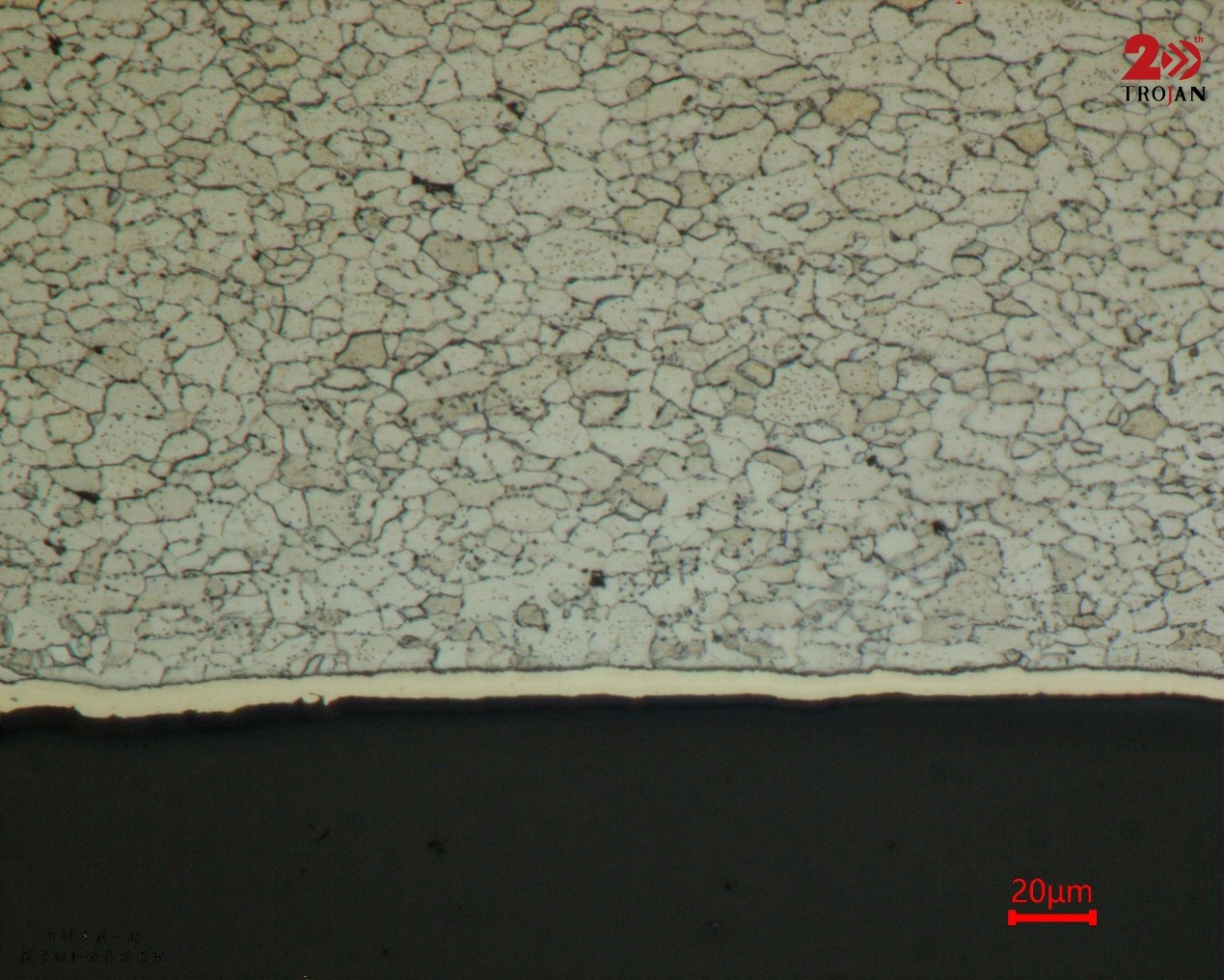

SPCC polished and etched grain structure

Conclusie en kwaliteitscontrole

Een goed voorbereide dwarsdoorsnede biedt een veel duidelijkere basis voor het evalueren van de microstructuur, het opsporen van vormfouten en het verifiëren van de proceskwaliteit.

#Metallografie #SPCC #Foutanalyse #Kwaliteitscontrole #Monstervoorbereiding #Staal
