Kenmerken:

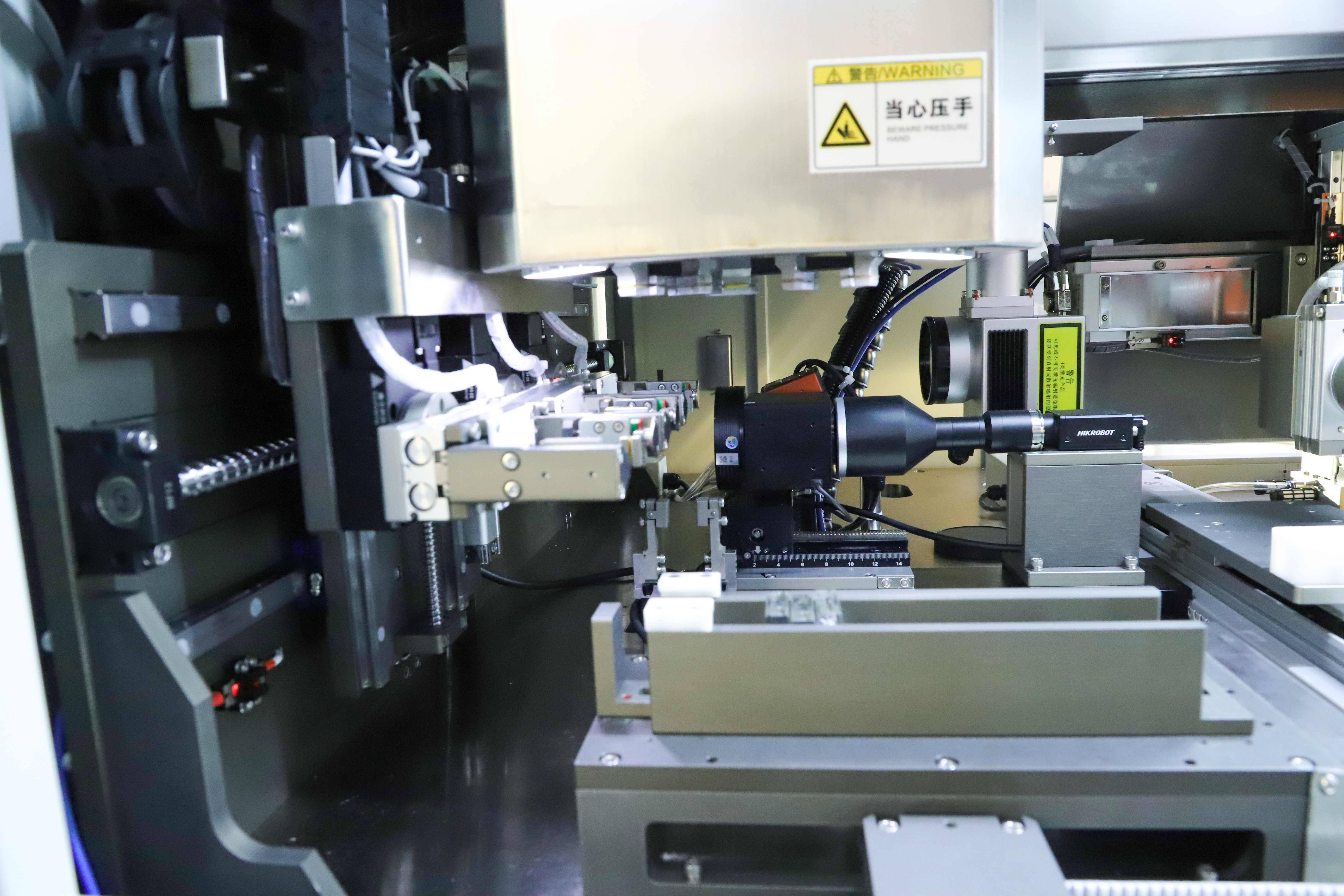

1) Zeer nauwkeurige CCD-lens voor monsterkalibratie biedt hoge nauwkeurigheid en een groot gezichtsveld, waardoor een slijpprecisie van ± 10 μm wordt bereikt.
2）Meerdere maallijnen kunnen in één keer op één monster worden gekalibreerd. Nadat de ene maalbeurt is voltooid, gaat hij automatisch door naar de volgende zonder dat herkalibratie nodig is.
3) Past automatisch de slijphoek aan om monsters te corrigeren die tijdens de montage gekanteld zijn.
4) Kan maximaal 3 monsters tegelijkertijd bevatten voor slijpen en polijsten.
5）De druk en snelheid die op het monster worden uitgeoefend, zijn controleerbaar, waardoor scheuren of breken als gevolg van overmatige druk worden voorkomen.
6) Uitgerust met lasermarkering / codering voor traceerbaarheid van monsters.

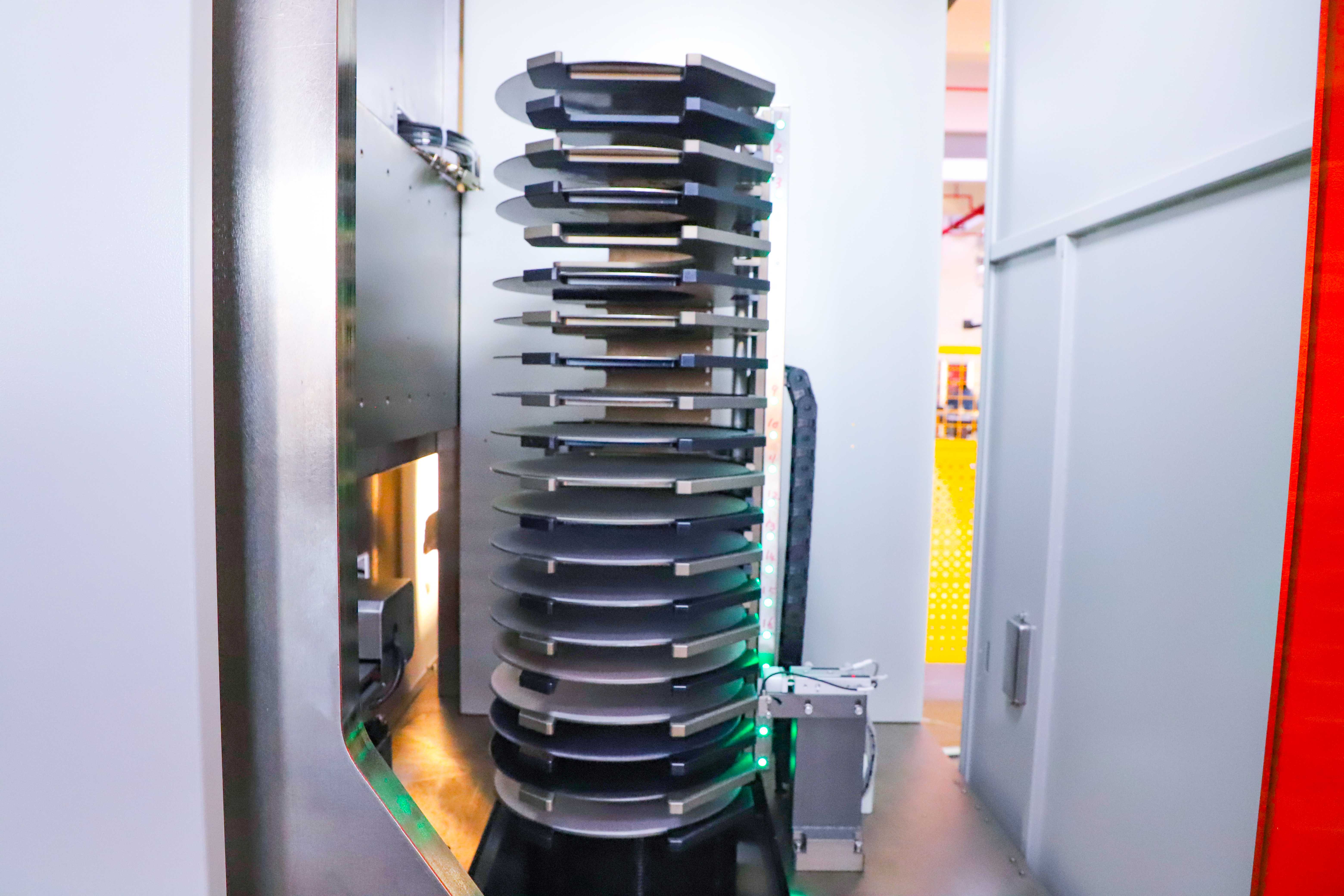

7) Dubbele werkstations met automatische slijpschijfwisseling; biedt plaats aan maximaal 20 slijpschijven.
8）In staat om het geslepen/gepolijste oppervlak te fotograferen.
9) Geconfigureerd met 4 sets verschillende polijstvloeistoffen, waarvan er 2 mechanisch roeren; alle 4 sets zijn voorzien van vloeistofniveau-alarmen.
10) Inclusief een reinigingsstation met ultrasoon reinigen, spoelen met water en luchtföhnen.

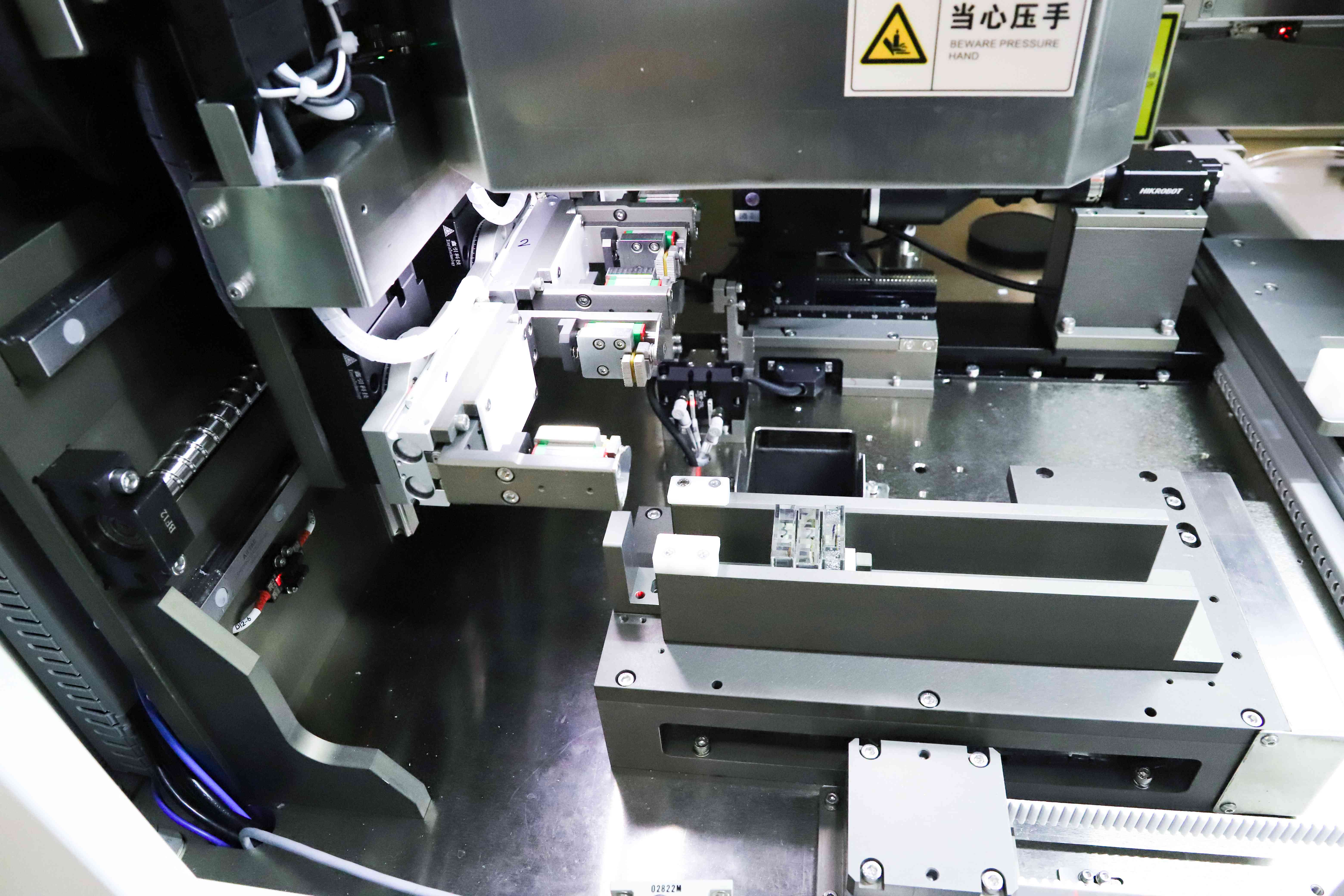

11)Verwerkte monsters worden met de beeldzijde naar boven geplaatst en ordelijk in de opvangbak gerangschikt om krassen op het voorbereide oppervlak te voorkomen.

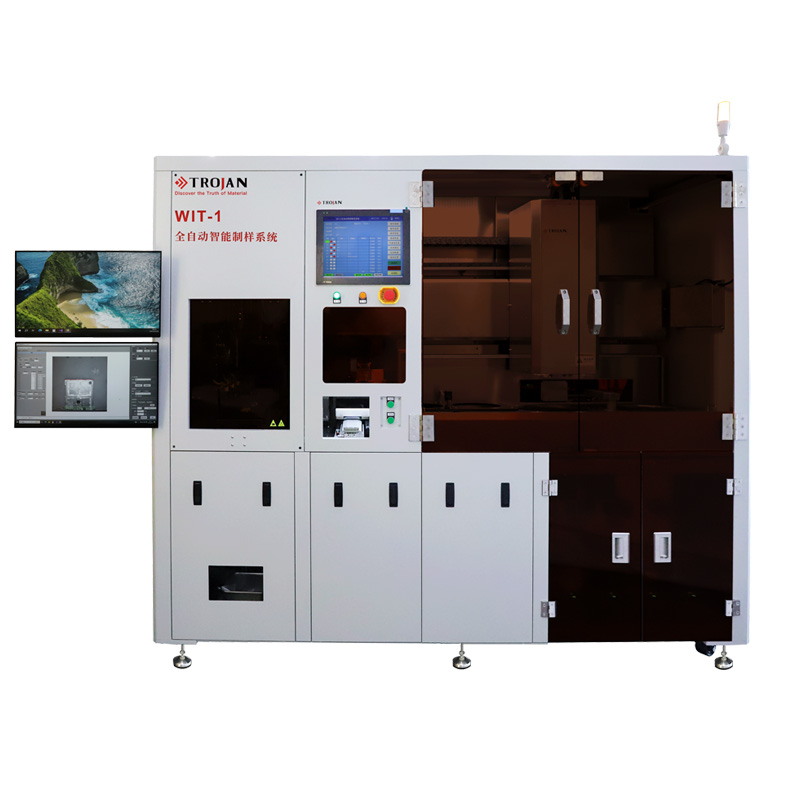

Technische specificaties
| WIT-1 |
| Invoer | Voeding | AC 220V/50 Hz Aarde, totaal vermogen: 7 kW, nominaal vermogen: 2 kW |
| Gecomprimeerde lucht | 0,6 ~ 0,7 MPa, slang buitendiameter = Φ10 mm |
| Externe wateraansluiting | <0,3 MPa, pijp OD = Φ10 mm |
| Voorbeeld montagedoos | Grootte 39×47×12mm / 30*27*12mm, maximale hoeveelheid 21 |
| Uitvoer | Afwatering | Afvoerpijp OD 32mm |
| Ontlading | Monsters worden met de voorkant naar boven afgevoerd en ordelijk gerangschikt. |
| Veiligheid | Noodstop | Druk hierop om het stuurcircuit en de voeding uit te schakelen. |
| Veiligheid Door Lock | Veiligheidsrelais en veiligheidsdeurslot, PLD-veiligheidsbeschermingsniveau. |
| Driekleurig alarmlicht | Ja |
| Controle | PLC-besturing | Hoofdscherm: 15 inch / hulpscherm: 7 inch |
| computerscherm | Dubbel display, 24 inch |
| Uitlijningssysteem | CCD-camera | 25 Megapixels |
| Foto gezichtsveld | 35x35mm |
| Lasermarkeren/lezen | Ja |
| Maximaal aantal lijnen | 30 |
| Lijntekenmethode | Gespecificeerde afstandsvertaling op basis van featurelijnen. |

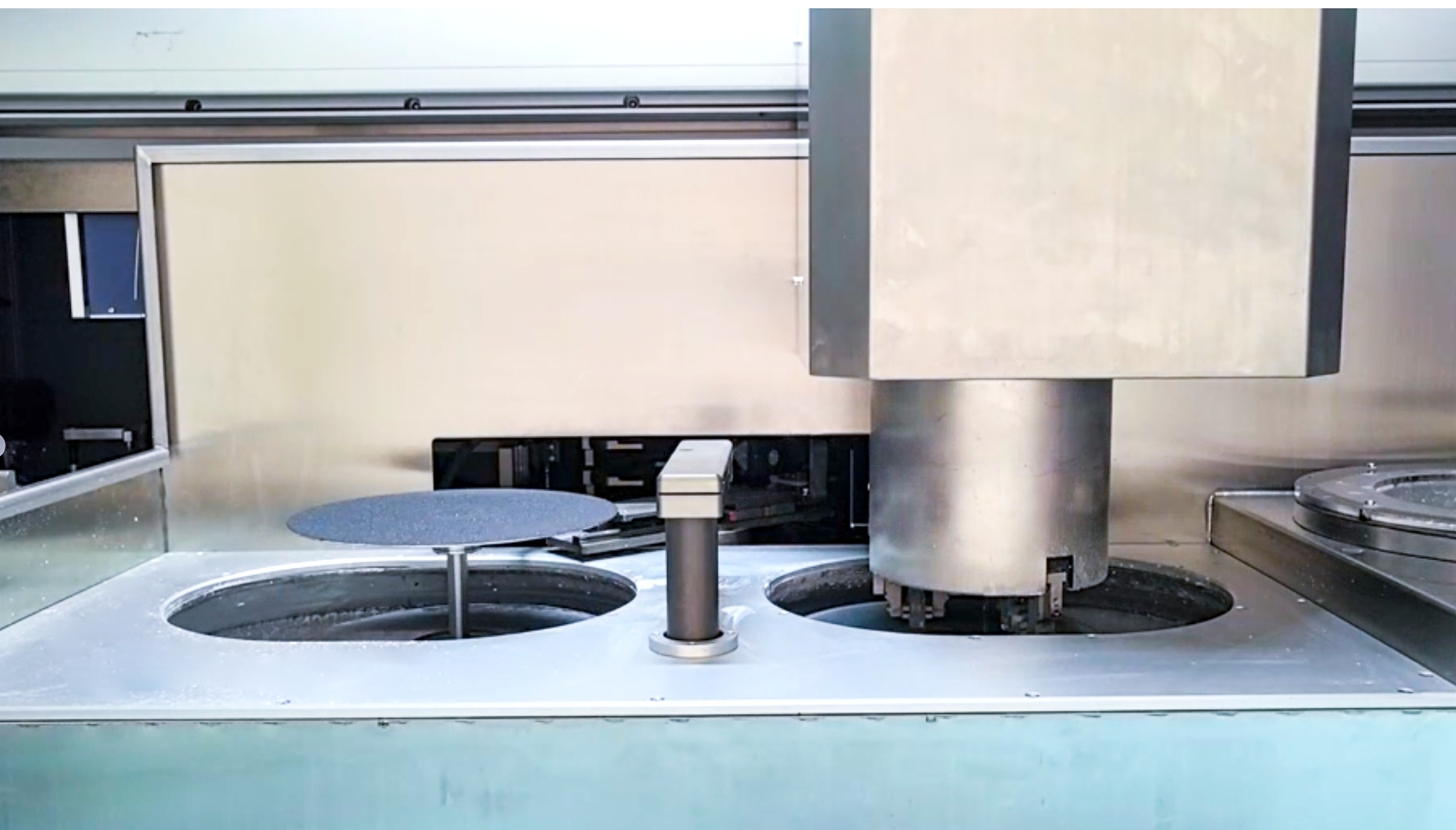

| Slijp-/polijststation | Slijpstations | 2 |
| Diameter slijpschijf | Φ254mm |
| Rotatiesnelheid | 100-1000 tpm |
| Motorvermogen | 1 kW |
| Bewegende slijpkop | Aantal vastgehouden monsters | 3 |
| Motorvermogen | 0,4 kW |
| Rotatiesnelheid | 0-360° heen en weer gaande beweging |
| Druk | 5-100 N |
| Doseersysteem | Uitgiftegroepen | 4 groepen X 1,8L elk |
| Stroomsnelheid | 0-50 ml/min |
| Roeren | 2 groepen, mechanisch roeren |
| Vloeistofpeilwaarschuwing | Ja |
| Schijfopslag | Aantal schijven | 20 |
| Waarschuwing voor schijflevensduur | Gebaseerd op gebruiksaantal of slijpkracht |
| Reiniging | Reiniging Methods | Spoelen met water, ultrasoon, snelle schijfcentrifugeren |
| Droogstation | Onafhankelijk luchtföhnen |
| Bibliotheek voor monstervoorbereidingsproces | Programmagroepen | 30 |
| Max. stappen per programma | 10 |
| Eindvoorwaarde voor één stap | Resterende maalhoeveelheid [min 0,001 mm], maalhoeveelheid [min 0,001 mm] of maaltijd |
| Slijpmodus in één stap | Door druk [0-100N] of snelheid [min 0,001 mm/s] |
| Afmetingen | Scherm en licht gevouwen | 2400x1320x2000mm |
| Gewicht | 1500kg |
